Revisión y Ajuste de la Carrera Libre del Pedal del Embrague

Intervalo de Servicio - Cada 50 horas

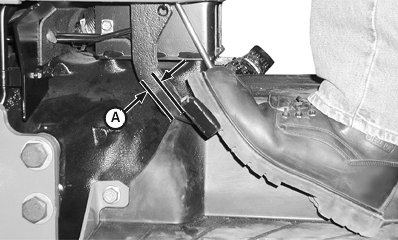

Medir la carrera libre en la parte superior del recorrido del pedal (A). Asegurarse que la carrera libre esté dentro de las especificaciones.

Valor especificado

Pedal del Embrague -Carrera Libre 35 mm (± 2 mm)

Si la carrera libre no está dentro de las especificaciones, ajustar el varillaje del embrague como se explica a continuación:

1. Remover el pasador sujetador (C).

2. Aflojar la contratuerca (B).

3. Girar la horquilla (D) lo suficiente para obtener la carrera libre especificada.

4. Apretar la contratuerca e instalar la horquilla y el pasador sujetador.


A-Carrera Libre
B-Contratuerca
C-Pasador Sujetador
D-Horquilla
