Revisión y Sustitución de la Correa del Ventilador/Alternador

Intervalo de Servicio - Cada 500 horas



Revisar que la banda se encuentre en óptimas condiciones (que no esté dañada y no tenga grietas). Cambiar en caso de ser necesario.

1. Usar un casquillo de 17 mm y una barra de giro en el perno (B) para palanquear el tensor (C) en sentido contrahorario para alejarlo de la correa (A).

2. Sujetar el tensor en la posición retraída y deslizar la correa para quitarla del ventilador.

3. Instalar la correa nueva invirtiendo el orden de los pasos de retiro.

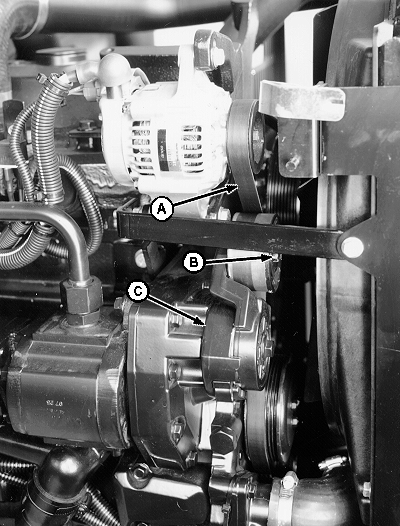

A-Correa
B-Perno
C-Tensor

LV1768

PX07220,0000DBF -63-07AUG08-1/1
