Cambio de Aceite y Filtro de la Transmisión/Sistema Hidráulico

Intervalo de Servicio - Cada 1000 horas



1. Bajar el eje oscilante para sacar el aceite atrapado.

2. Sacar el tapón de vaciado de la caja de a transmisión (A) y vaciar el aceite.

3. En máquinas con TDM, también sacar el tapón de vaciado (B) en la caja intermedia.

4. Cambiar el filtro (C) durante el cambio de aceite. Aplicar una película de aceite en la empaquetadura del filtro de aceite nuevo e instalar el filtro. Apretarlo a mano solamente.

5. Llenar el sistema con aceite de transmisión/sist. hidráulico. (Ver la sección Combustible, lubricantes y refrigerante).

Valor especificado

Transmisión con collar de cambio SyncSuttle TM -Capacidad 38 L (10 U.S. gal.)

6. Revisar el nivel de aceite en la varilla de medición (D) después del llenado y nuevamente después de 5 minutos de funcionamiento.

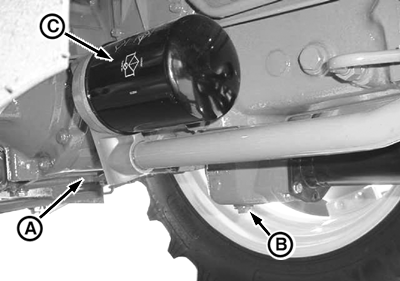

A-Caja de la transmisión
B-Tapón de vaciado
C-Filtro

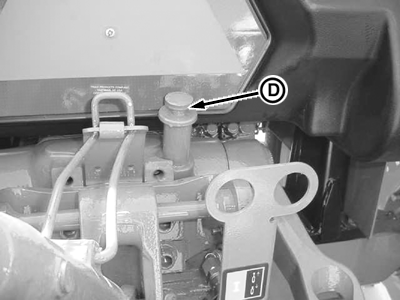

D-Varilla de medición

P13398
P13399
