Sustitución de los Elementos Primario y Secundario del Filtro de Aire

Intervalo de Servicio - Cada 1000 horas/Anualmente, lo que ocurra primero; o después de 6 limpiezas del elemento primario



1. Abrir el cofre y retirar la rejilla del lado derecho.

2. Retire la banda de retención del purificador de aire (A).

NOTA: Levante el extremo de la cubierta del purificador de aire para ayudarse durante la liberación de los sujetadores (B) y el retiro de la cubierta (C).

3. Libere los tres sujetadores de la cubierta del purificador de aire (B) y retire la cubierta del purificador de aire (C).

4. Retire el elemento primario (D) y secundario (E).

IMPORTANTE: Instale de inmediato el nuevo elemento secundario para evitar que entre polvo al sistema de toma de aire. El polvo puede dañar los componentes internos del motor y el turbocargador, si así está equipado.

5. Instale el nuevo elemento secundario.

6. Antes de instalar el elemento primario, limpie el interior de la caja del purificador de aire y la válvula de descarga con un trapo húmedo.

7. Instale el nuevo elemento primario.

8. Instale la cubierta del purificador de aire y la banda de retención.


A-Banda de retención
B-Sujetador de retención de cubierta (se usan 3)
C-Tapa de filtro de aire
D-Elemento primario

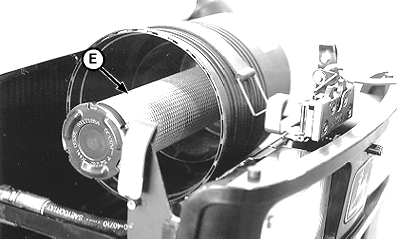

E-Elemento secundario

LV1904
LV2106
LV2305

PX07220,0000DC5 -63-07AUG08-1/1
