Revisión del Nivel de Aceite del Puente de la TDM

Intervalo de Servicio - Cada 250 horas



IMPORTANTE: Utilizar únicamente aceite apropiado para este tipo de eje.

1. Estacionar el tractor en una superficie nivelada.

2. Antes de revisar el nivel de aceite, usar el respiradero (A) para liberar cualquier posible presión interna .

3. Remover el tapón (C) y revisar que el nivel de aceite alcance el borde inferior del orificio. Si no es así, rellenar con aceite para engranajes GL5 John Deere hasta que el nivel alcance el borde inferior del orificio.

4. Instalar el tapón (C). Apretar según especificaciones.

Valor especificado

Tapón de Llenado de la Caja de la TDM -Par de apriete 70 N·m (52 lb-ft)

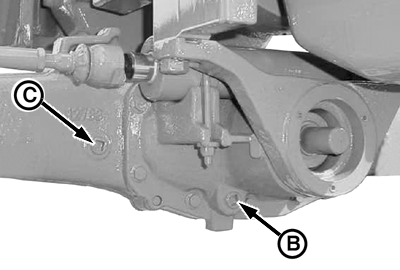

A-Respiradero
B-Tapón de Drenado
C-Tapón de Llenado

P12886
P12887

PX07220,0000DDD -63-07AUG08-1/1
