Sustitución del Termostato

Intervalo de Servicio - Cada 2000 horas



causym ATENCION: NO QUITAR la tapa del radiador ni vaciar el refrigerante hasta que esté frío (el termómetro deberá indicar debajo de la zona con franjas verdes). Aflojar siempre la tapa del radiador o la válvula de vaciado lentamente para aliviar la presión.

1. Levantar el cofre y quitar las rejillas laterales.

2. Quitar la tapa (A) del radiador.

3. Abrir la válvula de vaciado (B) y vaciar el refrigerante.

4. Sacar el protector del ventilador.


A-Tapa del radiador
B-Válvula de vaciado

TS281
P13413
P13414

PX07220,0000DE6 -63-07AUG08-1/2

5. Sacar el perno (A) y tirar el tubo de refrigerante (B) para desconectarlo de la caja (C) del termostato.

6. Sacar los dos pernos y la caja (C) del termostato.

7. Quitar el termostato (D).

8. Quitar el material de la empaquetadura vieja de la cubierta y la caja. Aplicar pasta selladora de empaquetaduras para uso general o un producto equivalente a la empaquetadura nueva.

9. Instalar el termostato nuevo tal como se muestra.

10. Instalar la empaquetadura nueva y la cubierta. apretar los pernos a 47 Nm (35 lb-ft).

11. Instalar un anillo "O" nuevo en el tubo de refrigerante.

12. Instalar el tubo de refrigerante y el perno.

13. Cerrar la válvula de vaciado y llenar el radiador con una solución de anticongelante, agua blanda y acondicionador de refrigerante, según se especifica en la sección Combustible, lubricantes y refrigerante.

14. Instalar el protector del ventilador.

15. Llenar el radiador hasta la parte superior del cuello de llenado y llenar el tanque de recuperación hasta la marca "LOW". Hacer funcionar el motor hasta que alcance la temperatura de funcionamiento. Dejar que el motor se enfríe (preferiblemente de un día o otro) y volver a comprobar el nivel de refrigerante. El nivel de refrigerante con el motor frío debe estar en la marca "LOW". Un motor a temperatura de funcionamiento deberá tener el refrigerante al nivel de la marca "FULL". Al llenar el sistema de enfriamiento, podrían necesitarse varios períodos de funcionamiento/enfriamiento para estabilizar el nivel de refrigerante en el sistema. Agregar refrigerante al tanque de recuperación según sea necesario para llevar el nivel de refrigerante a la marca correspondiente.

16. Instalar las rejillas laterales.

P13417
LV1993

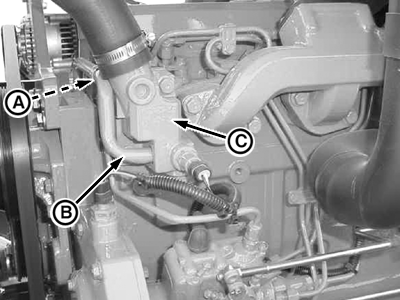

A-Perno
B-Tubo de refrigerante
C-Caja del termostato

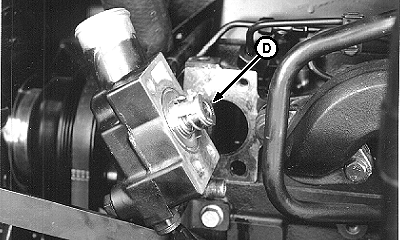

D-Termostato

PX07220,0000DE6 -63-07AUG08-2/2
