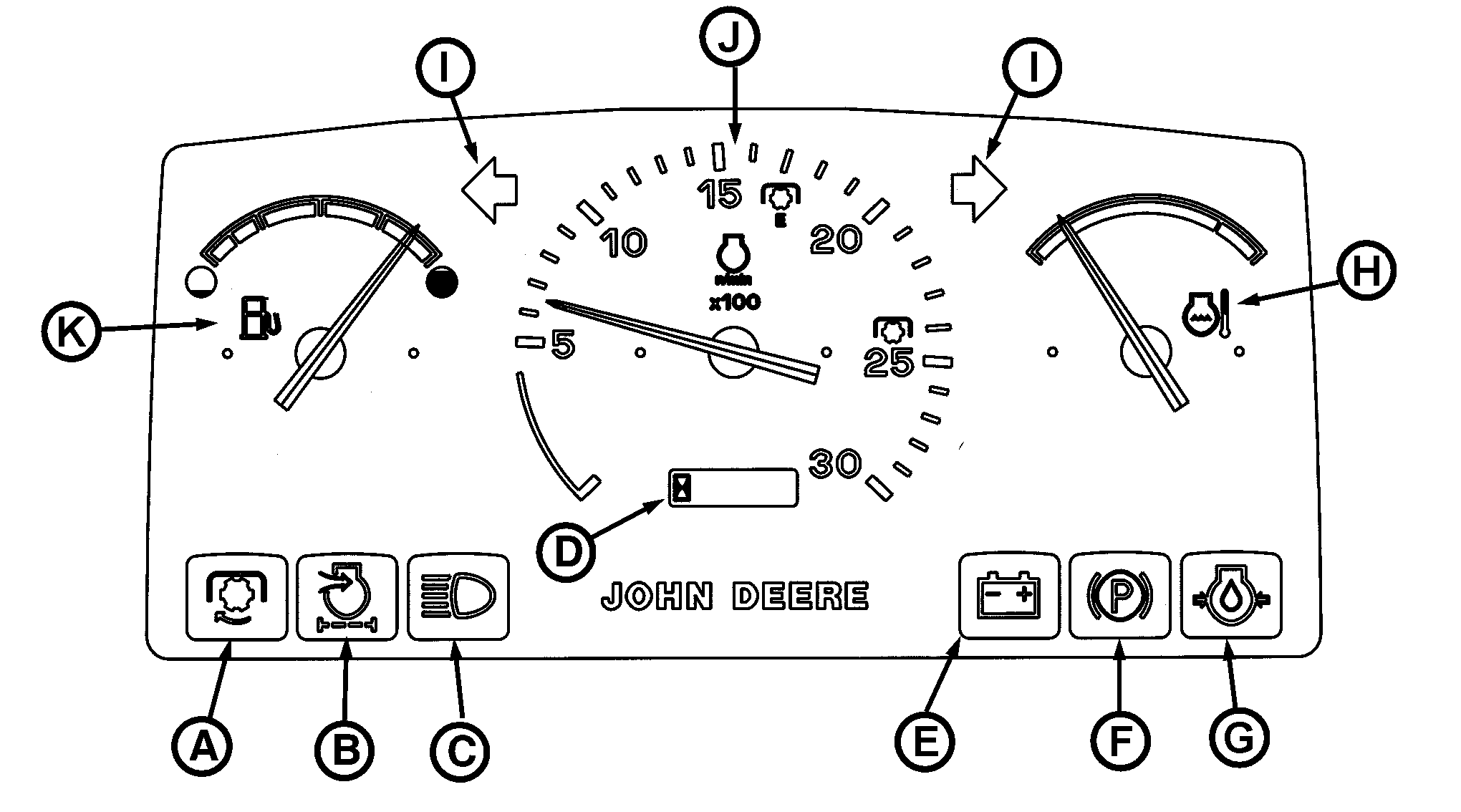

A-Indicador del Engranamiento de la TDF
B-Indicador de Restricción de Aire
C-Indicador de Luces Altas

D-Horómetro (Digital mediante LED)
E-Indicador del Sistema de Carga Eléctrica
F-Indicador del Freno de Estacionamiento (Si está equipado)

G-Indicador de Presión del Aceite del Motor
H-Indicador de Temperatura del Refrigerante

I-Luces Indicadoras de Viraje
J-Tacómetro
K-Indicador de Combustible

NOTA: Su tractor puede estar equipado diferente.

A - Esta luz se enciende cuando la TDF trasera es seleccionada.

B - Si la luz del indicador de restricción de aire se enciende con el motor en marcha, el elemento del filtro de aire debe ser limpiado o reemplazado.

C - El indicador de luces altas se encenderá cada vez que los faros delanteros sean cambiados a la posición de luces altas.

E - Si el indicador del alternador enciende con el motor en marcha, esto indica una falla en el

F - El indicador del freno de estacionamiento encenderá cuando el freno de estacionamiento sea aplicado y el motor esté en marcha.

G - Si el indicador de presión del aceite del motor enciende con el motor en marcha, apague el motor y revise el nivel de aceite del motor.

I - Las luces indicadoras de viraje brillarán intermitentemente cuando se cambie a las luces direccionales o luces de advertencia.

PX07220,0000E25 -63-07AUG08-1/1
