Tomacorriente de Siete Bornes (Opcional)

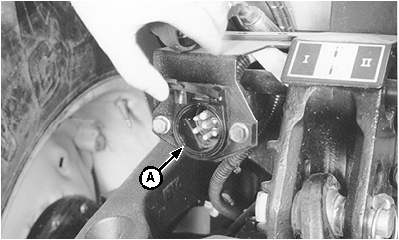

Se usa el tomacorriente (A) para conectar las luces, los señalizadores de viraje y el equipo eléctrico remoto en los remolques o en los accesorios. Usar siempre una luz auxiliar en un accesorio remolcado cuando se obstruyan las luces traseras y otras luces del Tractor.

NOTA: Un enchufe correspondiente puede obtenerse a través del concesionario John Deere.

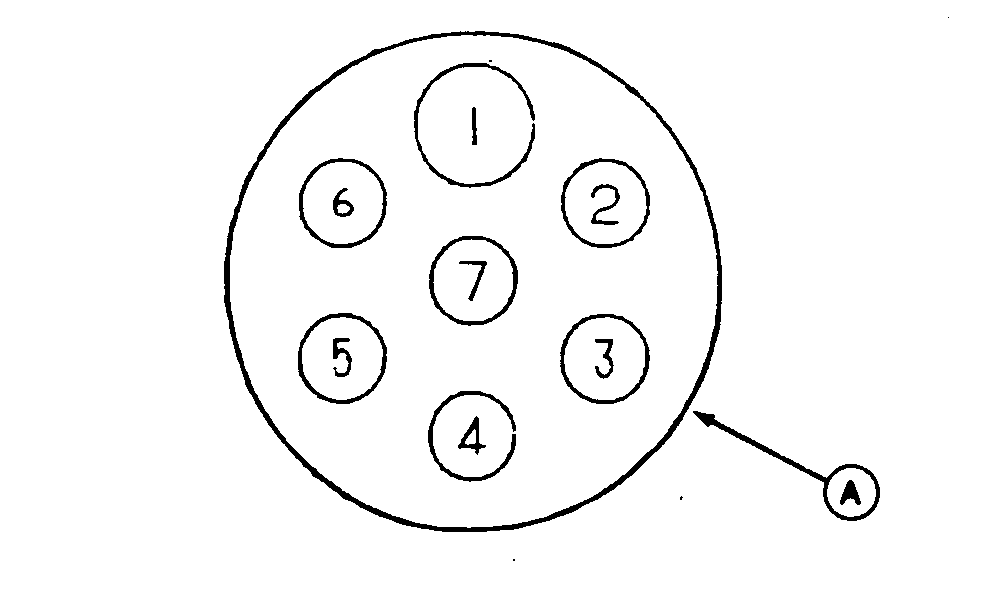

Borne Función Color de
alambre
1 Tierra Negro
2 Faro Violeta
3 Viraje a izquierda Verde oscuro
4 Accesorio Rojo
5 Viraje a derecha Verde oscuro
6 Luz Trasera Gris
7 Accesorio Rojo




A-Tomacorriente de siete bornes

LV1598
RW21249

PX07220,0000E2D -63-07AUG08-1/1
