Instalación de los discos abresurcos para la semilla (Con discos)

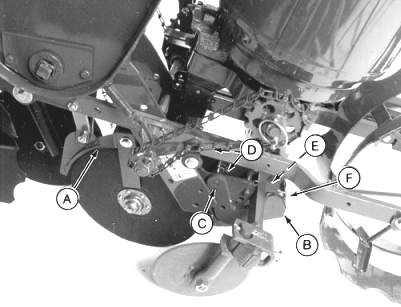

P6746-UN-28APR05

A - Soporte de los discos

B - soporte discos cubridores

C - Perno

D - Chaveta (se usan 2)

E - Resorte

F - Chaveta

1. Instale en el soporte de los discos (A), el soporte de los discos cubridores (B), utilizando un perno (C) y dos chavetas (D), coloque un extremo del resorte (E) en el soporte de los discos y el otro extremo en el soporte de los discos, utilizando una chaveta (F) asegúrese de que ésta quede con las puntas dobladas.

2.

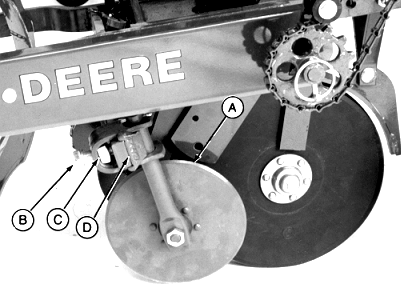

   P6747-UN-28APR05

   Coloque el ensamble de los discos (A) a la tira soporte, utilizando un tornillo especial (B), tuerca (C) y bloque (D).

---




3. Aflojar el tornillo (B) y ajustar la abrazadera (D) para darle altura y giro requerido de los discos.

4.

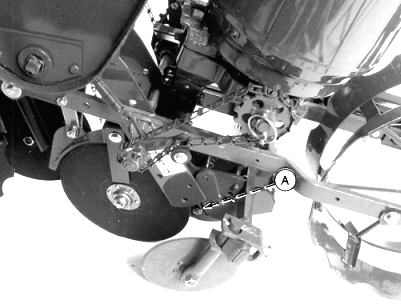

   P6748-UN-28APR05

   Instale los limpiadores interiores (A) de los discos abresurcos con sus dos tornillos cab. hex. de 1/2” x 3/4” , y tuerca de 1/2”.

---




5.

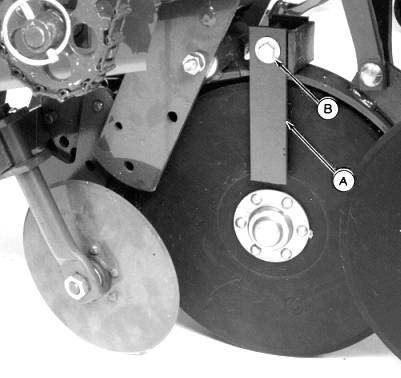

   P6750-UN-28APR05

   A - Limpiadores exteriores

   B - Tornillo, arandela y tuerca

   Instale los limpiadores exteriores (A) con el filo hacia atrás al soporte, utilizando dos tornillos cab. hex. de 7/16” x 1” (B), arandela plana y tuerca por el interior.

   Ajústelos por medio del tornillo (B) hasta hacer contacto con los discos sin que estos se frenen (verificar que giren).

---




6.

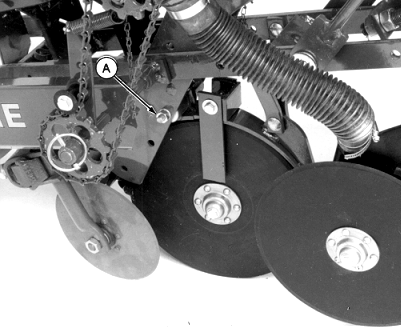

   P6751-UN-25JAN08

   Instale el ensamble completo de los discos abresurcos de la semilla y los discos cubridores, utilizando un tornillo cab. hex. de 7/16” x 5-1/2” (A), arandela de seguridad y tuerca.

---




7.

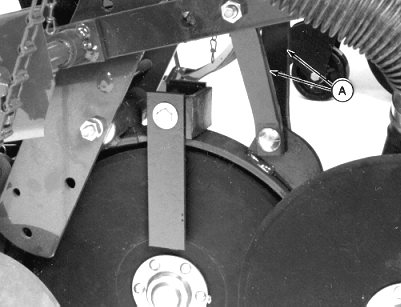

   P6752-UN-25JAN08

   Asegurar el ensamble completo, utilizando dos tiras (A) y tres tornillos coche de 7/16” x 1-1/2”.

---
