Instalación de los discos abresurcos para la semilla con rueda (solo para mínima labranza)

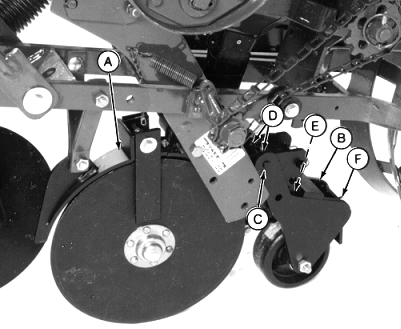

P6739-UN-25JAN08

A - Disco abresurcos

B - Soporte rueda cubridora

C - Perno

D - Chaveta

E - Resorte

F - Chaveta

1. Instale en el soporte de los discos (A), el soporte de la rueda cubridora (B), utilizando un perno (C) y dos chavetas (D), coloque un extremo del resorte (E) en el soporte de los discos y el otro extremo en el soporte de la rueda, utilizando una chaveta (F) asegurarse de que ésta quede con las puntas dobladas.

2.

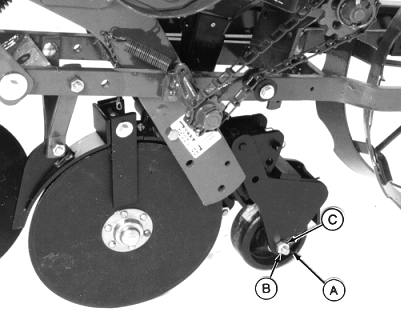

   P6740-UN-25JAN08

   A - Rueda cubridora

   B - Tornillo hex.

   C - Tuerca hex.

   Instale el ensamble de la rueda (A) al soporte, utilizando un tornillo cab. hex. (B) de 1/2” x 4” y una tuerca (C).

---




3.

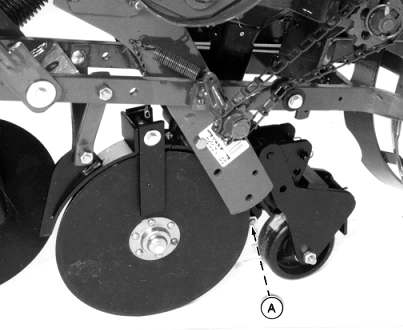

   P6741-UN-25JAN08

   Instale los limpiadores interiores (A) de los discos abresurcos con dos tornillos cab. hex. de 1/2” x 3/4” y tuerca.

---




4.

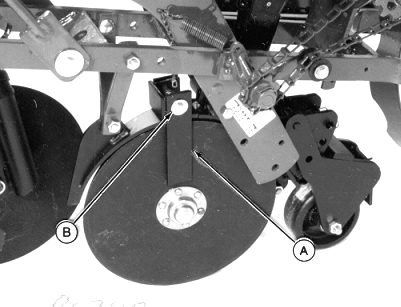

   P6743-UN-25JAN08

   A - Limpiadores exteriores

   B - Tornillos, arandela y tuerca

   Instale los limpiadores exteriores (A) al soporte, utilizando dos tornillos cab. hex. de 7/16” x 1” (B), arandela plana y tuerca.

---




5.
   P6744-UN-25JAN08

   Instale el ensamble completo de los discos abresurcos de la semilla y la rueda cubridora, utilizando un tornillo cab. hex. (A) de 7/16” x 5-1/2”, arandela de seguridad y tuerca.

---




6.
   P6752-UN-25JAN08

   Asegurar el ensamble completo, utilizando dos tiras (A) y tres tornillos coche de 7/16” x 1-1/2”.

---
