Discos cubridores para labranza convencional

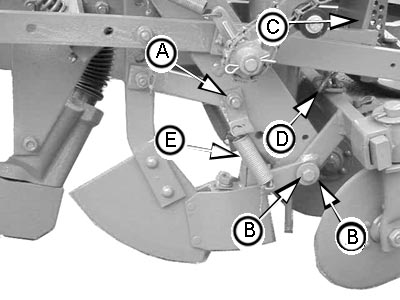

P5955-UN-28JAN08

Si la Sembradora está equipada con discos cubridores proceda como sigue:

1. Instalar los soportes (A) en las placas laterales de la armazón de la Sembradora.

2. Instalar el ensamble de los discos cubridores en las placas laterales de la armazón de la Sembradora: Insertar un tornillo con una arandela plana (B) a través de los orificios en la armazón con los discos cubridores y en las placas laterales de la armazón de la Sembradora como se muestra.

   Instalar el buje en cada tornillo. Colocar el buje entre las placas laterales de la armazón y las placas soportes de los discos cubridores. Asegurarlos en su lugar con las arandelas planas y las tuercas.

3. Remover los pernos y chavetas para poder remover la placa reguladora de profundidad (C).

4. Acoplar la cadena (D) al tornillo en la armazón de la Sembradora como se muestra.

5. Instalar la placa reguladora de profundidad (C) con los pernos y chaveta.

6. Acoplar el resorte (E) al soporte.
