Instalación del disco abresurco del fertilizante para mínima labranza

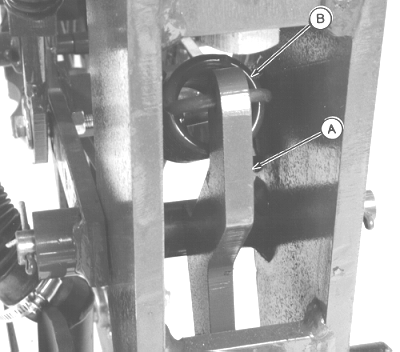

P6736-UN-28APR05

1. Asegurarse de instalar primero el brazo con tuerca y buje (A), resorte (B), tornillo de ojo, tuerca, contratuerca y chaveta.

2.

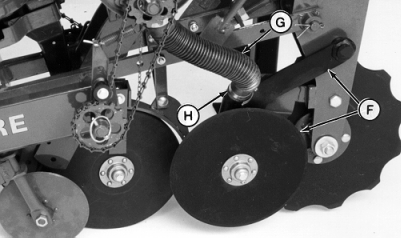

   P6737-UN-20NOV96

   F - Disco fertilizador

   G - Manguera de hule

   H - Abrazadera

   Colocar después el brazo con perno y disco fertilizador (F), asegurándose de que el agujero del perno y el del brazo con tuerca coincidan, para poder instalar el tornillo cab. hex.

---




3. Instalar la manguera de hule (G) en el tubo y apretarla con la abrazadera (H).

   ATENCIÓN: Al trabajar cerca del disco fertilizador, asegurarse de ponerse guantes para evitar accidentes.

   NOTA: El perno del disco fertilizador tiene dos agujeros los cuales sirven de ajuste, teniendo 22 mm de separación entre centros, esto le permite al disco acercarse o alejarse de los discos abresurcos para la semilla.
