Protector de cadena

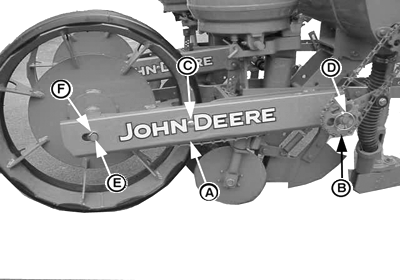

P13512-UN-25JAN08

A - Protector de la cadena

B - Rueda dentada de mando

C - Tornillo

D - Perno de aseguramiento rápido

E - Arandela plana

F - Chaveta

1. Para colocar el protector (A) de la cadena, quite la rueda dentada (B) del contraeje (mando).

2. Instale el protector de cadena, sujételo con el tornillo (C), por la parte interior coloque la arandela de seguridad y atorníllelo con la tuerca hexagonal. Coloque de nuevo la rueda dentada (B) y el perno de aseguramiento rápido (D).

3. En la parte trasera coloque la arandela plana (E) y su chaveta (F).
