Tolva para fertilizante seco

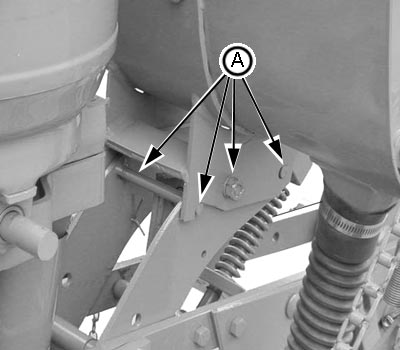

P5958-UN-28JAN08

1. Instalar el soporte de la tolva a la armazón (A) con los tornillos y tuercas según se indica.

2.

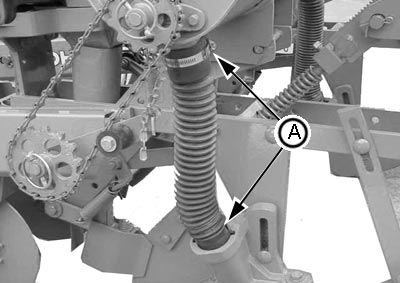

   P5959-UN-28JAN08

   Instalar el tubo de descarga del fertilizante y asegurarlo con las abrazaderas (A) correspondientes.

---




3.
   P4959-UN-26MAR94

   Instalar el brazo (B) del carrete tensor (C) de la cadena en el contraeje.

---




4. Instale las ruedas dentadas (de mando y mandada) de la tolva del fertilizante. Sujetarlas en su lugar con los pernos de aseguramiento rápido. Vea la página 30-7 para las combinaciones de ruedas dentadas y la cantidad para aplicar deseada.

5. Instalar la cadena de mando para la tolva del fertilizante en las ruedas dentadas. Acoplar el resorte al brazo del carrete tensor (C) de la cadena, como se muestra.
