Revisión y ajuste de la palanca de freno de estacionamiento — (puesto de conducción abierto, si está equipado)

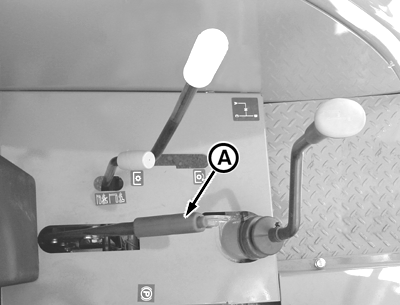

P13031-UN-19MAY04

A - Freno de estacionamiento

1. Poner en marcha el motor del tractor. (Ver el procedimiento en la sección Funcionamiento del motor.)

2. Mueva la palanca de freno de estacionamiento a la posición desbloqueada (abajo).

3. Tirar hacia arriba la palanca del freno de estacionamiento (A) hasta escuchar un segundo "clic". El indicador del freno de estacionamiento en la consola de instrumentos deberá encenderse.

4. Si no se enciende dicho indicador, apagar el motor del tractor. (Ver el procedimiento en la sección Funcionamiento del motor.)

5. NOTA:

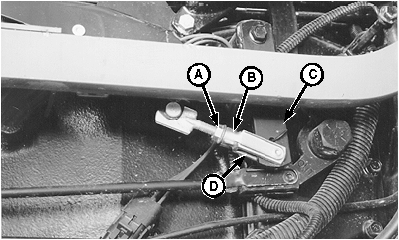

   LV1599-UN-30MAY96

   A - Contratuerca

   B - Pasador de retención

   C - Palanca

   D - Horquilla

   La rueda izquierda y el guardabarros se han retirado para mayor claridad en la ilustración.

   Colocar calzos delante y detrás de las ruedas del tractor.

---




6. Poner el freno de estacionamiento en posición de desbloqueo (hacia abajo).

7. Aflojar la contratuerca (A).

8. Quitar el pasador de retención (B) para desconectar la horquilla (D) de la palanca (C).

9. Con la palanca (C) hacia atrás, girar la horquilla (D) hasta que el agujero de la horquilla coincida con el agujero inferior de la palanca.

10. Instalar el pasador de retención y seguir los pasos 1-3. Si el freno de estacionamiento no se aplica, consultar al concesionario John Deere.

11. Ajustar la contratuerca.
