Nivelación del enganche

1.

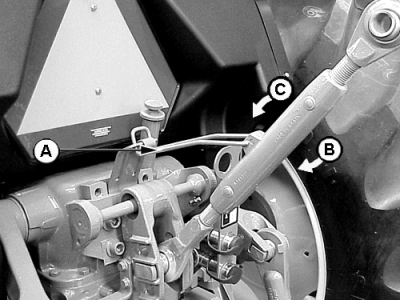

   P7487-UN-17OCT00

   A - Pinza de fijación

   B - Rotación del tensor central (sentido horario)

   C - Rotación del tensor central (sentido contrahorario)

   Bajar el accesorio para retirar peso del enganche.

---




2. Ajustar el tensor central para nivelar el apero longitudinalmente. Soltar la fijación de bloqueo (A). Girar a la derecha el cuerpo del tensor central (B) para alargarlo, o girarlo a la izquierda (C) para acortarlo. Volver a poner en posición la fijación de bloqueo.

   NOTA: El ajuste máximo del tensor central sólo puede alcanzarse si los extremos ocupan una posición idéntica dentro del cuerpo, una vez acoplados a un accesorio.

   IMPORTANTE: NO intentar extender el tensor central en exceso, más allá de la fijación de bloqueo ni de los topes de los tensores laterales. Podrían dañarse las roscas de los tensores.

3.

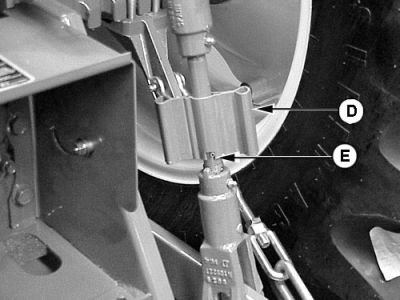

   P7527-UN-01NOV00

   D - Manija de bloqueo

   E - Ranura

   Ajustar el tensor derecho para nivelar el accesorio lateralmente. Levantar la manija de bloqueo (D) y girarla un cuarto de vuelta para enganchar la ranura (B) al pasador hueco de la parte central del tensor lateral.

   Girar la manija (D) en sentido horario para elevar la barra de tiro.

   Girar la manija (D) en sentido contrahorario para bajar la barra de tiro.

   Tras el ajuste, levantar la manija (D) y girarla para enganchar la ranura (B) a la parte inferior del cuerpo para evitar que el ajuste pueda alterarse durante el trabajo.

---




4. La longitud del tensor lateral izquierdo también puede ajustarse para acomodar los dos conjuntos de los tensores laterales derechos que se usan en función del tamaño de los neumáticos. Los ajustes siguientes proporcionan la nivelación óptima del enganche:

   • Si su tractor está equipado con un tensor lateral derecho, la sección roscada central mide 316 mm (12-7/16 in.) de largo. Ajustar el tensor lateral izquierdo a un largo de 550 mm (21-5/8 in.) entre un pasador y el otro (flotación lateral bloqueada).
   • Si está equipado con un tensor lateral derecho, la sección roscada central mide 266 mm (10-1/2 in.) de largo. Acortar el tensor lateral izquierdo a 450 mm (17-7/16 in.).
   • Para modificar la longitud del tensor lateral izquierdo, retirar el bulón superior del tensor lateral y girar el conjunto del extremo superior en sentido horario para acortar o en sentido contra horario para alargar, y a continuación colocar de nuevo el bulón superior y el pasador de bloqueo.
