Anchos de vía—Ruedas de múltiple posición de la TDM

El ancho de vía en el eje de la TDM con ruedas de múltiple posición puede ser ajustado invirtiendo o cambiando las llantas o invirtiendo los discos de las ruedas.

El ancho de vía también puede ser ajustado cambiando la rueda entera al lado opuesto del tractor (esta maniobra permite el cambio de funcionamiento abombado hacia adentro a abombado hacia afuera sin tener que desarmar la rueda). Al intercambiar las ruedas traseras, la flecha de la pared lateral del neumático señala el sentido de la rotación de avance. En algunas aplicaciones, tractores equipados con TDM pueden funcionar con las flechas en la dirección opuesta. Ver Selección de la dirección de rodadura de los neumáticos delanteros, en esta sección.

La relación entre el disco de la rueda y su llanta, con respecto a la obtención de los diferentes anchos de vía, se muestra en los diagramas. El estudio previo de estas ilustraciones permite ahorrar trabajo.

IMPORTANTE: Después de ajustar el espacio entre ruedas, apretar la llanta de la rueda trasera de la TDM a los tornillos de disco y el disco de la rueda trasera de la TDM a los tornillos de cubo según las especificaciones. Manejar el tractor por 100 m (109 yd) y reajustar.

Pieza	Medida	Valor especificado
Tornillos de la llanta de la rueda de la TDM a tornillos de disco	Par de apriete	245 N˙m (180 lb-ft)
Tornillo de disco de la rueda de la TDM a tuercas de cubo	Par de apriete	300 N˙m (220 lb-ft)

RUEDAS DE MÚLTIPLE POSICIÓN DE LA TDM ANCHO DE VÍA Línea central a línea central
	Esquema
Neumático	A	B	C	D	E	F	G	H
8.3-24, 4 PR, R1	1341 mm (52.8 in.)	1454 mm (57.2 in.)	1493 mm (58.8 in.)	1568 mm (61.7 in.)	1641 mm (64.6 in.)	1754 mm (69.1 in.)	1793 mm (70.6 in.)	1906 mm (75.0 in.)
12.5/80-18, 10 PR, I3	1538 mm (60.6 in.)	1705 mm (67.1 in.)	N/C	N/C	N/C	N/C	N/C	N/C
11.2-24, 6 PR, R1	1314 mm (51.7 in.)	1426 mm (56.1 in)	1517 mm (59.7 in.)	1629 mm (64.1 in.)	1614 mm (63.5 in.)	1726 mm (67.9 in.)	1817 mm (71.5 in.)	1929 mm (75.9 in.)
12.4-24, 6 PR, R1	1314 mm (51.7 in.)	1426 mm (56.1 in)	1517 mm (59.7 in.)	1629 mm (64.1 in.)	1614 mm (63.5 in.)	1726 mm (67.9 in.)	1817 mm (71.5 in.)	1929 mm (75.9 in.)
13.6-24, 6 PR, R1	1310 mm (51.6 in.)	1423 mm (56.0 in.)	1515 mm (59.6 in.)	1627 mm (64.1 in.)	1610 mm (63.4 in.)	1723 mm (67.8 in.)	1815 mm (71.5 in.)	1928 mm (78.3 in.)

RUEDAS DE MÚLTIPLE POSICIÓN DE TRACTORES DE ALTO DESPEJE ANCHO DE VÍA Línea central a línea central
	Esquema
Neumático	A	B	C	D	E	F	G	H
13.6-38, 6 PR, R2	INT1	1400 mm (55.1 in.)	1498 mm (59.0 in.)	1600 mm (63.0 in.)	1698 mm (66.9 in.)	1800 mm (70.9 in.)	1898 mm (74.7 in.)	2000 mm (78.7 in.)

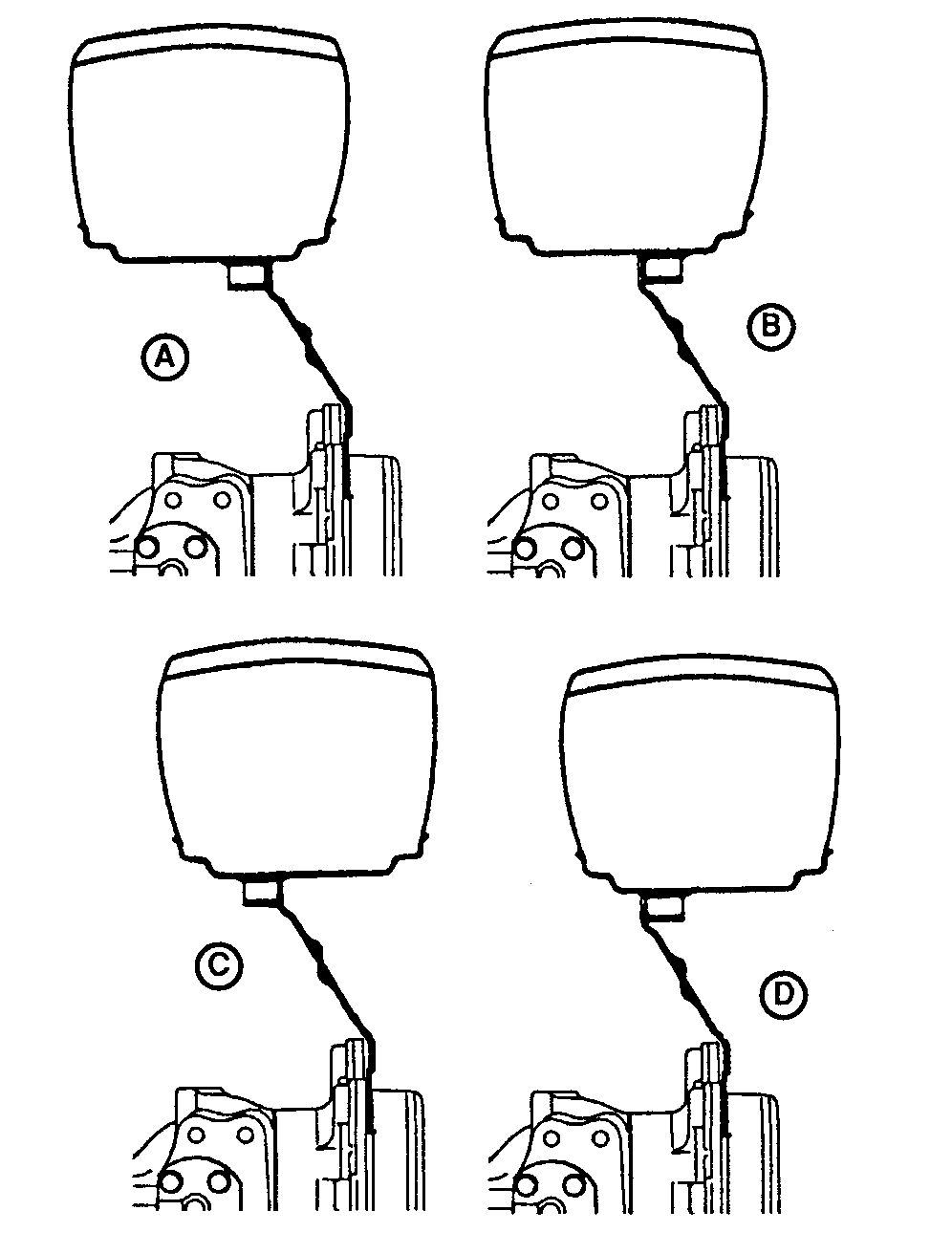

LV601-UN-22APR94

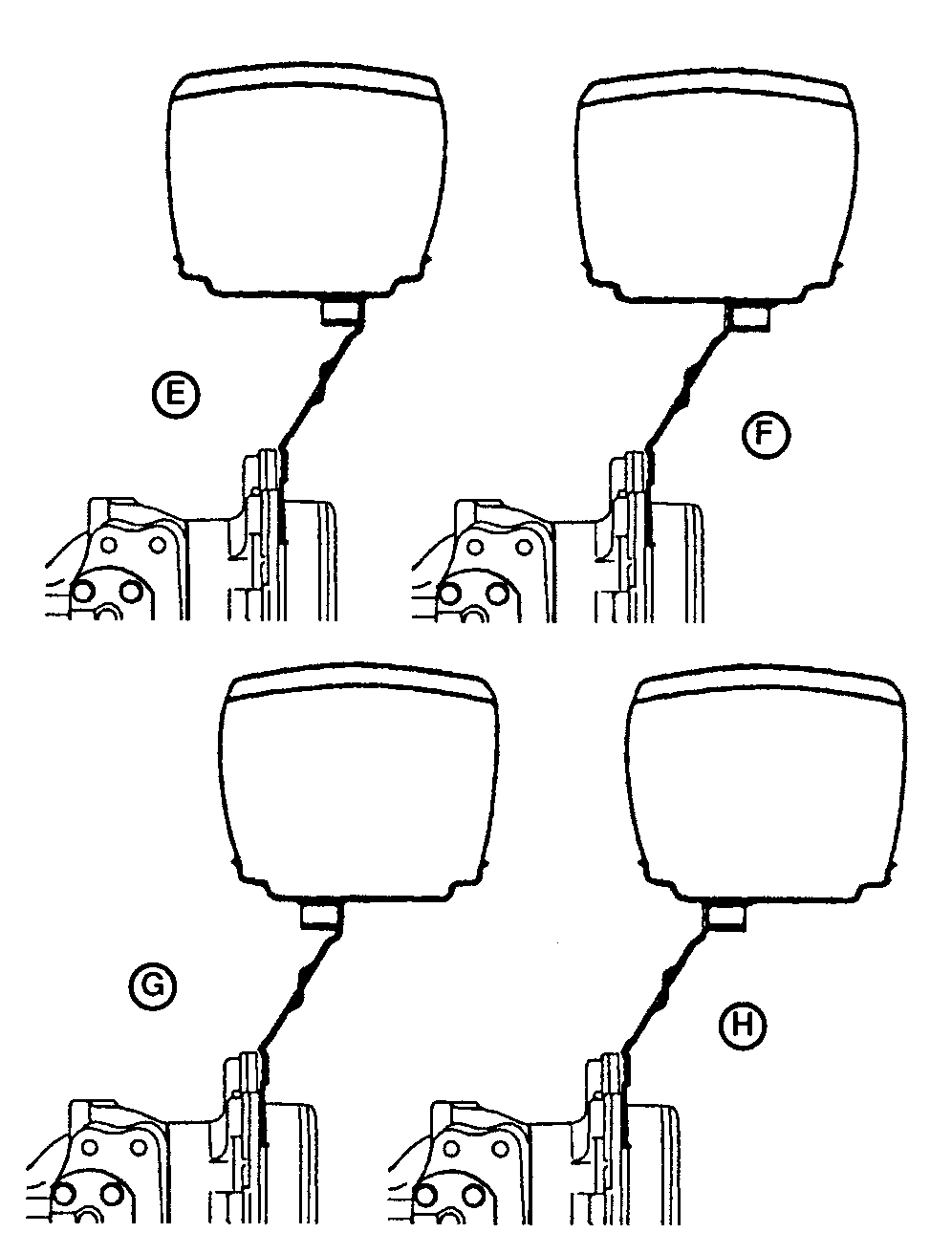

LV602-UN-22APR94
