Localización de fusibles—Cabina

P13931-UN-29DEC05

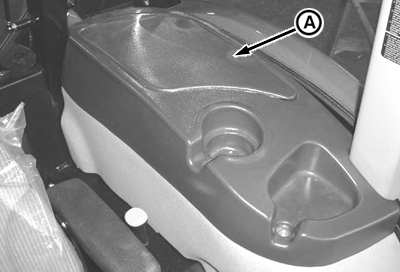

Consola izquierda

P13932-UN-29DEC05

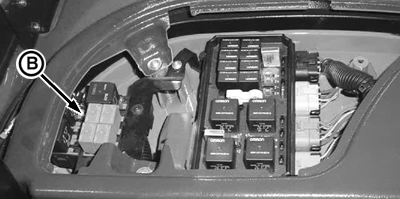

Centro de cargas principal de fusibles y relés

P13933-UN-29DEC05

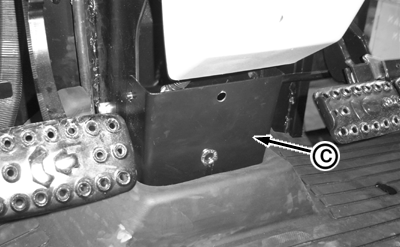

Panel de la tapa bajo el salpicadero

P13934-UN-29DEC05

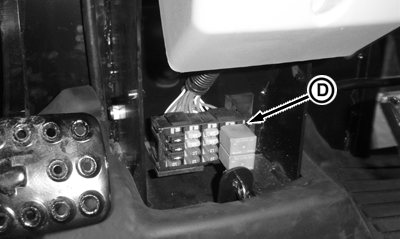

Bloque relés/fusible

A - Tapa

B - A/A y bloque relés/fusible de limpiaparabrisas

C - Tapa

D - Bloque relés/fusible

1. Retire la cubierta (A) para acceder al centro de cargas principal de fusibles y relés y al bloque de relés/fusibles (B).

2. Retire la tapa (C) para acceder a los fusibles (D).

Todos los circuitos eléctricos están protegidos por fusibles. La capacidad de amperaje se encuentra marcada en cada fusible, además, los fusibles son de diferentes colores para asegurar su correcta sustitución.

Capacidad nominal de los fusibles	Color
5 A	Naranja
10 A	Rojo
15 A	Azul
20 A	Amarillo
30 A	Verde

IMPORTANTE: NO sustituya fusibles originales por fusibles de mayor capacidad, puesto que pueden causar daños a la máquina. Si el tamaño original de fusible no procede con la carga eléctrica y llega a fundirse, haga que su concesionario John Deere revise el sistema eléctrico.
