Tamaño y función de fusibles—Cabina

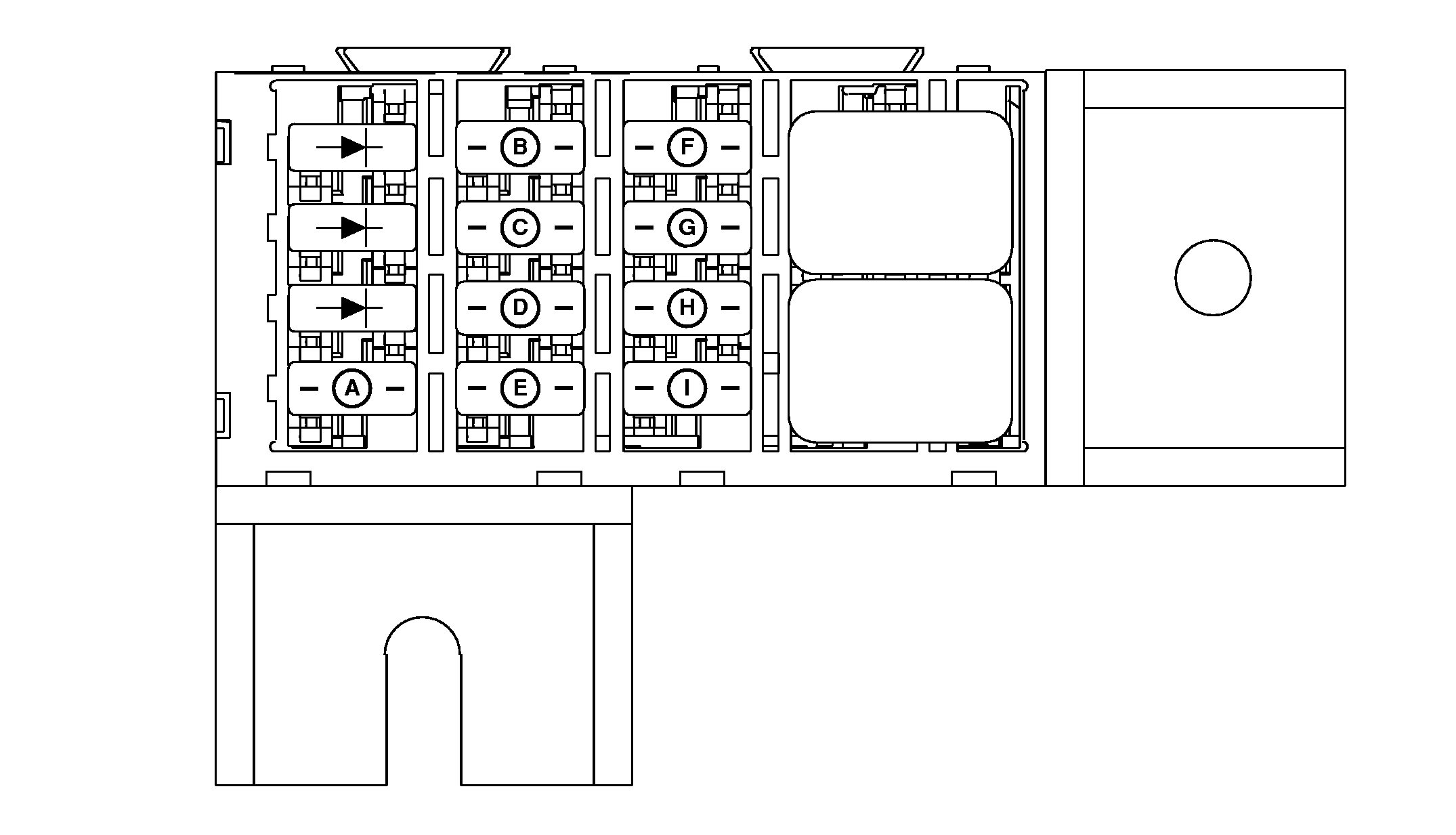

LV8607-UN-17SEP03

A - Fusible F7, 10 A: Interruptor de giro

B - Fusible F1, 15 A: Llave de contacto

C - Fusible F3, 15 A: Luces cortas

D - Fusible F5, 10 A: Conjunto de instrumentos

E - Fusible F8, 10 A: Alternador

F - Fusible F2, 15 A: Interruptor de luces

G - Fusible F4, 15 A: Luces largas

H - Fusible F6, 10 A: Bocina

I - Fusible F9, 10 A: Luces de advertencia

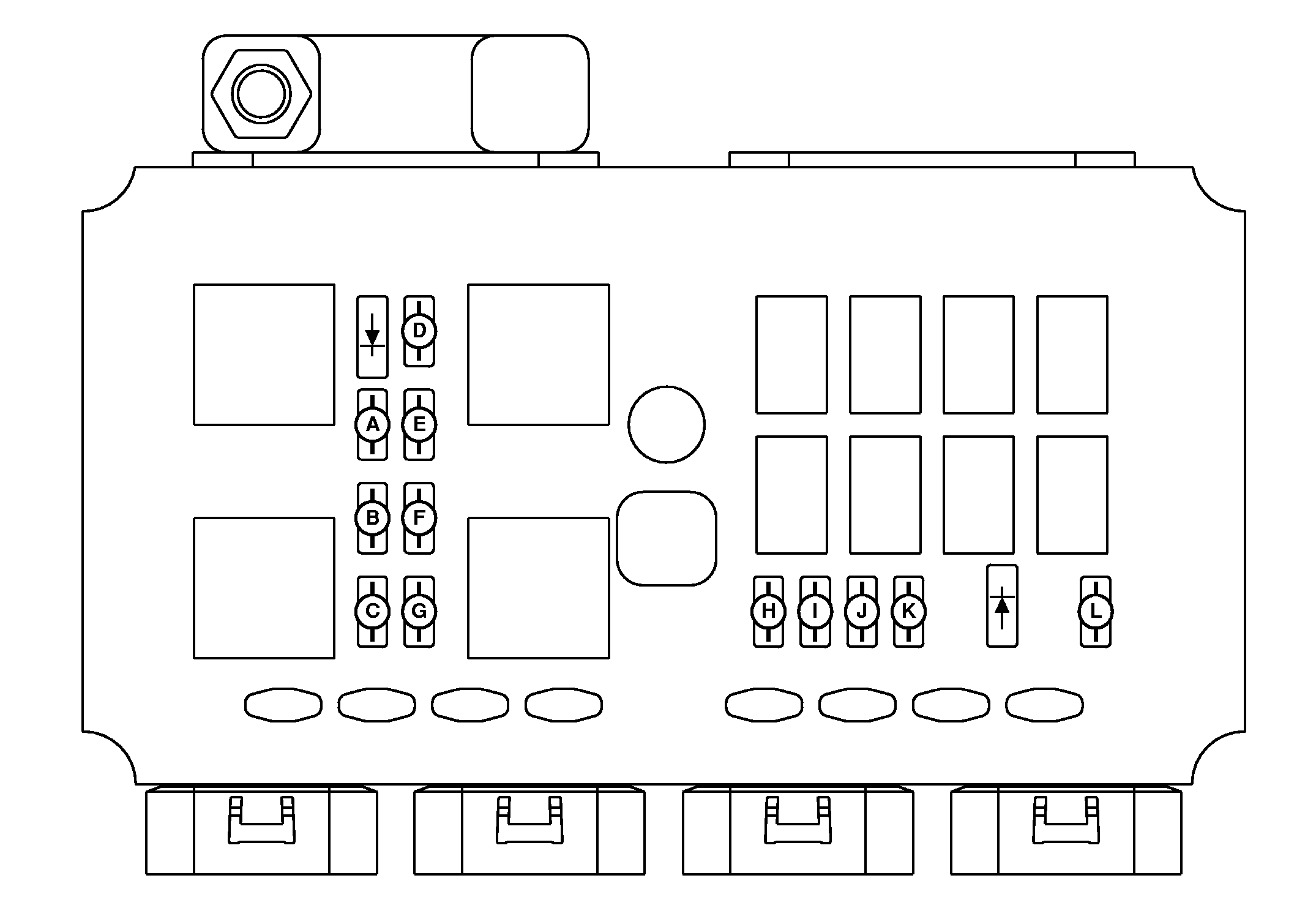

LV8608-UN-28AUG03

A - Fusible F12, 10 A: Alimentación de radio

B - Fusible F11, 30 A: Alimentación de remolque

C - Fusible F10, 10 A: Luz trasera

D - Fusible F16, 30 A: Faro de trabajo de la cabina

E - Fusible F15, 30 A: Alimentación de toma eléctrica auxiliar

F - Fusible F14, 30 A: Faros de trabajo

G - Fusible F13, 30 A: Abierto

H - Fusible F17, 30 A: Intermitente de giro/luz de advertencia

I - Fusible F18, 5 A: Fusible de diagnóstico

J - Fusible F19, 20 A: Alimentación de limpiaparabrisas

K - Fusible F20, 30 A: Alimentación del ventilador derecho

L - Fusible F21, 30 A: Alimentación del ventilador izquierdo
