Anchos de vía—Ruedas traseras de varias posiciones
El ancho de vía de las ruedas traseras de varias posiciones puede variarse reposicionando o intercambiando las llantas o invirtiendo los discos de las ruedas.
El ancho de vía puede ajustarse también intercambiando la rueda completa con la del otro lado del tractor (esta operación permite cambiar de ruedas con el disco hacia fuera a ruedas con el disco hacia adentro sin desarmar la rueda). Al intercambiar las ruedas traseras, la flecha situada en el flanco del neumático tiene que señalar el sentido de avance.

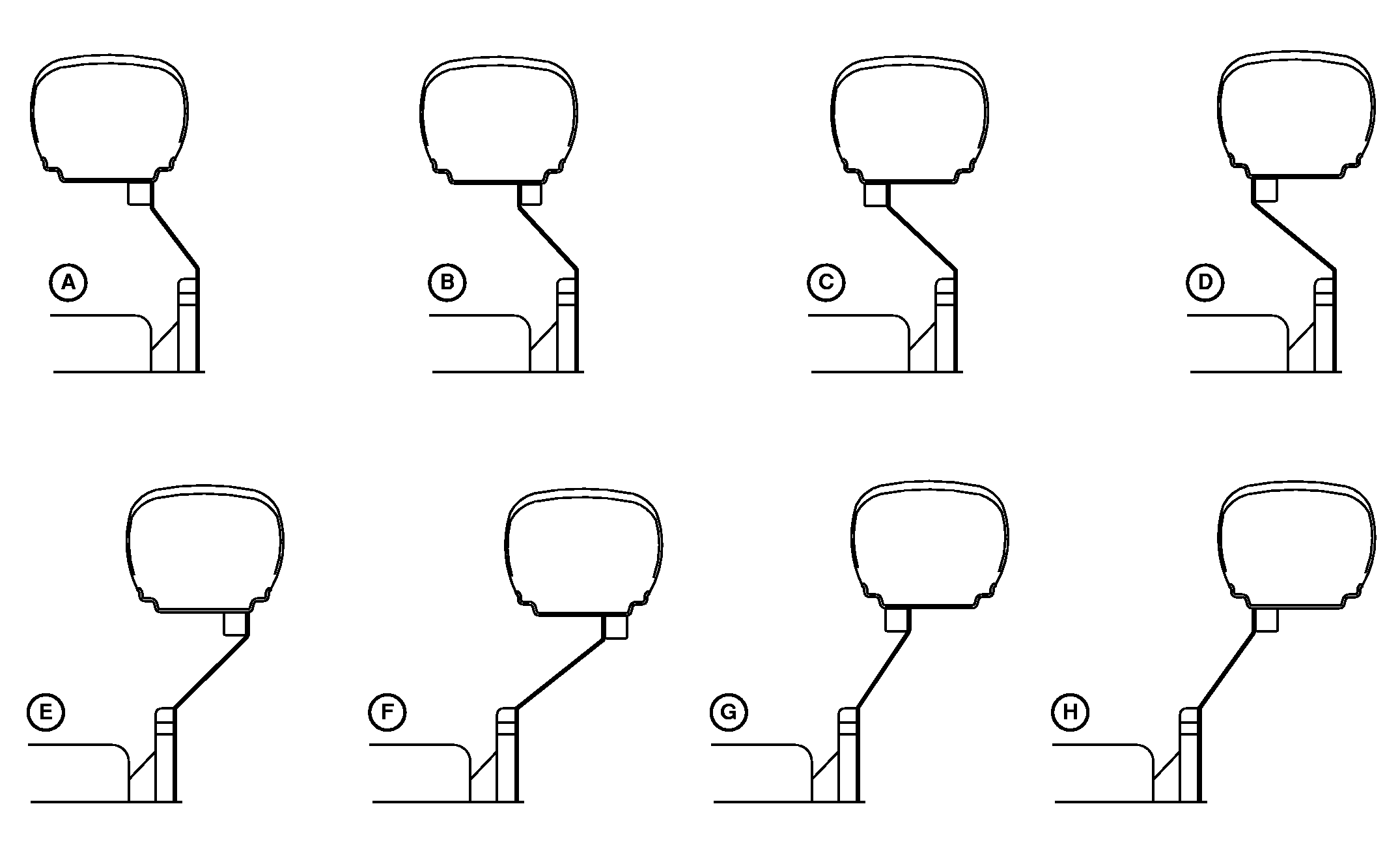

La relación entre el disco de la rueda y su llanta para obtener los diferentes anchos de vía se ilustra en los diagramas en la página de enfrente.
El estudio de estos diagramas antes de proceder a cambiar los anchos de vía le permitirá ahorrar trabajo innecesario.
IMPORTANTE: Tras ajustar la distancia entre ruedas, apriete al par especificado los tornillos que unen el disco a la llanta y el disco al cubo en las ruedas traseras. Conduzca el tractor 100 m (109 yd) y vuelva a apretar.
| Pieza | Medida | Valor especificado |
| Llanta a disco (18.4-30, 16.9-30, 16.9-24 y 14.9-24) | Par de apriete | 245 N˙m (180 lb-ft) |
| Llanta a disco (15.5-38 and 13.6-38) | Par de apriete | 325 N˙m (240 lb-ft) |
| Disco de acero de rueda trasera a cubo, tornillos M20 | Par de apriete | 500 N˙m (370 lb-ft) |
|
RUEDAS TRASERAS DE VARIAS POSICIONES ANCHO DE VÍA Línea central a línea central |
||||||||
|---|---|---|---|---|---|---|---|---|
|
Neumático |
Diagrama |
|||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
|
|
16.9-30, 6PR, R1 |
INT1 |
INT1 |
INT1 |
INT1 |
1515 mm (60") |
1619 mm (64") |
1715 mm (68") |
1819 mm (72") |
|
18.4-30, 8PR, R1 |
INT1 |
INT1 |
INT1 |
INT1 |
INT1 |
1619 mm (64") |
1715 mm (68") |
1819 mm (72") |
|
18.4-30, 8PR, R2 |
INT1 |
INT1 |
INT1 |
INT1 |
INT1 |
1619 mm (64") |
1715 mm (68") |
1819 mm (72") |
|
14.9-38, 6PR, R1 |
INT1 |
INT1 |
INT1 |
INT1 |
1515 mm (60") |
1619 mm (64") |
1715 mm (68") |
1819 mm (72") |
|
13.6-38, 6PR, R1 |
INT1 |
INT1 |
INT1 |
1419 mm (56") |
1515 mm (60") |
1619 mm (64") |
1715 mm (68") |
1819 mm (72") |
|
15.5-38, 8PR, R1 |
INT1 |
INT1 |
INT1 |
INT1 |
1515 mm (60") |
1619 mm (64") |
1715 mm (68") |
1819 mm (72") |
|
RUEDAS TRASERAS MULTIPOSICIÓN DE TRACTORES DE PERFIL ALTO ANCHO DE VÍA Línea central a línea central |
||||||||
|---|---|---|---|---|---|---|---|---|
|
Diagrama |
||||||||
|
Neumático |
A |
B |
C |
D |
E |
F |
G |
H |
|
13.6-38, 6 PR, R2 |
INT1 |
1400 mm (55.1") |
1498 mm (59.0") |
1600 mm (63.0") |
1698 mm (66.9") |
1800 mm (70.9") |
1898 mm (74.7") |
2000 mm (78.7") |
LV8610-UN-28AUG03
|
1 Interferencia (No usar)
|
