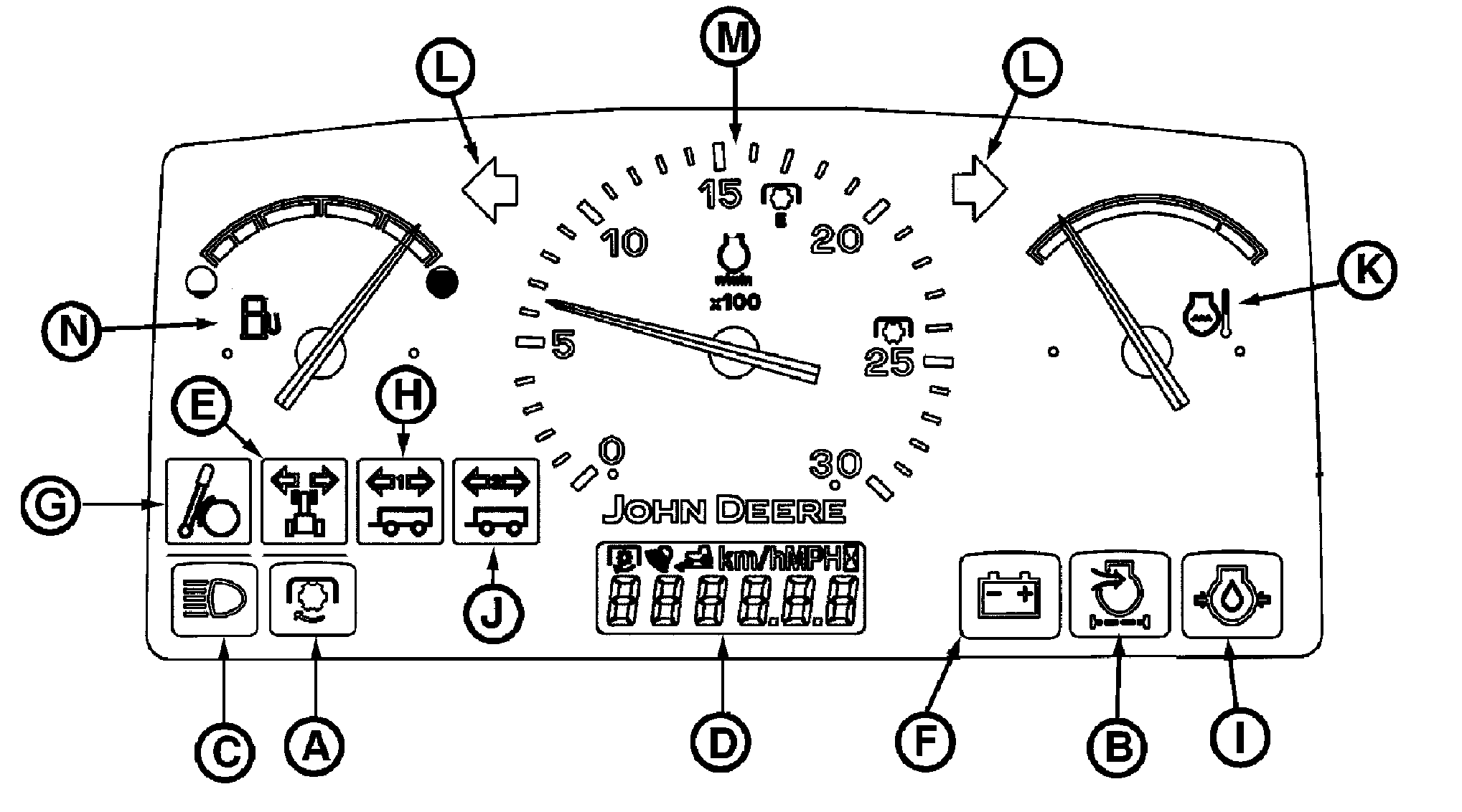

Ölçü Aleti (Gösterge) Paneli

P13026A-UN-27JUL05

A - Kuyruk Mili Devrede Göstergesi

B - Hava Tıkanıklık Göstergesi

C - Uzun Huzmeli Far Belirteci

D - Çalışma Saati Sayacı (LED’li Sayısal)

E - Dönüş Sinyali Yön Göstergesi (Varsa)

F - Akü Dolum Sistemi Belirteci

G - Park Freni Belirteci (Eğer donatılmışa)

H - Çekme Araba İçin Gösterge Işığı (Varsa)

I - Engine Oil Pressure (Motor Yağ Basıncı)

J - Çekme Araba İçin Gösterge Işığı (Varsa)

K - Soğutucu Sıvı Hararet Göstergesi

L - Dönüş Sinyali Yön Göstergeleri

M - Takometre

N - Yakıt Göstergesi

NOT: Sizin traktörünüz farklı biçimde donatılmış olabilir.

A — Bu ışık arka GÇ seçildiğinde yanar.

B — Motor çalışırken hava süzgeci gösterge ışığının yanması süzgeç elemanının değiştirilmesi ya da temizlenmesi gerektiğini gösterir.

C — Ön farlar uzun huzme durumunda ise bu uzun huzme gösterge ışığı yanar.

E — Tehlike uyarı ışığı kullanıldığında ya da dönüş sinyali verildiğinde bu gösterge ışığı yanıp sönmeye başlar.

F — Motor çalışırken alternatör gösterge ışığının yanması alternatörde arıza olduğunu gösterir. Alternatörün kablolarını denetleyin. Gerekirse, alternatörü John Deere yetkili satıcınıza inceletin.

G — El freni gösterge ışığı, motor çalışırken el freni çekildiğinde yanar.

H — Tehlike uyarı ışıkları kullanıldığında ya da dönüş sinyali verildiğinde, bu çekme araba yanarsöner gösterge ışığı yanmaya başlar.

I — Motor çalışır durumdayken yağ basıncı uyarı ışığı yanarsa, traktörü durdurup motoru kapatın ve motor yağının düzeyini inceleyin.

J — Tehlike uyarı ışıkları kullanıldığında ya da dönüş sinyali verildiğinde, bu çekme araba yanarsöner gösterge ışığı yanmaya başlar.

L — Tehlike uyarı ışıkları yakıldığında ya da dönüş sinyali verildiğinde, bu dönüş sinyali yön gösterge ışığı yanıp sönmeye başlar.
