İz Ayarları – Çok Konumlu MÖTT Tekerlekleri
Çok konumlu tekerlekleri bulunan MÖTT dingilinde tekerlek iz genişliğini ayarlamak için jantların yerleri değiştirilir ya da tekerlek diskleri ters çevrilirler.
İz genişliği tüm tekerlek traktörün diğer yanındaki ile değiştirerek de ayarlanabilir. (Bu işlem tekerleği sökmeden içe bakan disk oylumu - dışa bakan disk oylumu değişimine izin verir). MÖTT lastikleri bir yandan diğer yana değiştirilirken, lastik üzerinde bulanan yön okları her zaman öne hareketi gösterir. Bazı uygulamalarda, MÖTT ile donatılmış traktörler ok ters yönde olacak biçimde çalışabilir. Bu bölümde Ön Lastik Yuvarlanma Yönünün Seçilmesi kısmına bakın.
Çizimlerde tekerlek diski ile jantının, farklı iz genişliklerinde, birbirlerine olan konumları gösterilmektedir. İz genişliklerini değiştirmeden önce bu çizimlere bakmanız, gereksiz emek kaybını önler.
ÖNEMLİ: Tekerlek boşluğunun ayarlanmasından sonra, MÖTT tekerlek jantı - disk cıvatalarını ve MÖTT tekerlek diski - göbek cıvatalarını belirtilen değerde sıkın. Traktörü 100 m (109 yd) sürün ve yeniden sıkın.
| Birim/Özellik | Ölçü | Teknik Özellikler |
| MÖTT Tekerlek Jantı - Disk Cıvataları | Sıkma momenti | 245 N˙m (180 lb–ft) |
| MÖTT Tekerlek Diski - Göbek Cıvataları | Sıkma momenti | 300 N˙m (220 lb–ft) |
ÇOK KONUMLU MÖTT TEKERLEKLERİ İZ GENİŞLİĞİ İz Ortası - İz Ortası | ||||||||
|---|---|---|---|---|---|---|---|---|
Çizim | ||||||||
Lastik | A | B | C | D | E | F | G | H |
8.3-24, 4 PR, R1 | 1341 mm (52.8 in.) | 1454 mm (57.2 in.) | 1493 mm (58.8 in.) | 1568 mm (61.7 in.) | 1641 mm (64.6 in.) | 1754 mm (69.1 in.) | 1793 mm (70.6 in.) | 1906 mm (75.0 in.) |
12.5/80-18, 10 PR, I3 | 1538 mm (60.6 in.) | 1705 mm (67.1 in.) | N/C | N/C | N/C | N/C | N/C | N/C |
11.2-24, 6 PR, R1 | 1314 mm (51.7 in.) | 1426 mm (56.1 in.) | 1517 mm (59.7 in.) | 1629 mm (64.1 in.) | 1614 mm (63.5 in.) | 1726 mm (67.9 in.) | 1817 mm (71.5 in.) | 1929 mm (75.9 in.) |
12.4-24, 6 PR, R1 | 1314 mm (51.7 in.) | 1426 mm (56.1 in.) | 1517 mm (59.7 in.) | 1629 mm (64.1 in.) | 1614 mm (63.5 in.) | 1726 mm (67.9 in.) | 1817 mm (71.5 in.) | 1929 mm (75.9 in.) |
13.6-24, 6 PR, R1 | 1310 mm (51.6 in.) | 1423 mm (56.0 in.) | 1515 mm (59.6 in.) | 1627 mm (64.1 in.) | 1610 mm (63.4 in.) | 1723 mm (67.8 in.) | 1815 mm (71.5 in.) | 1928 mm (78.3 in.) |
ÇOK KONUMLU YÜKSEK AÇIKLIKLI TEKERLEKLER İZ GENİŞLİĞİ İz Ortası - İz Ortası | ||||||||
|---|---|---|---|---|---|---|---|---|
Çizim | ||||||||
Lastik | A | B | C | D | E | F | G | H |
13.6-38, 6 PR, R2 | INT1 | 1400 mm (55.1 in.) | 1498 mm (59,0 in.) | 1600 mm (63.0 in.) | 1698 mm (66.9 in.) | 1800 mm (70.9 in.) | 1898 mm (74.7 in.) | 2000 mm (78.7 in.) |

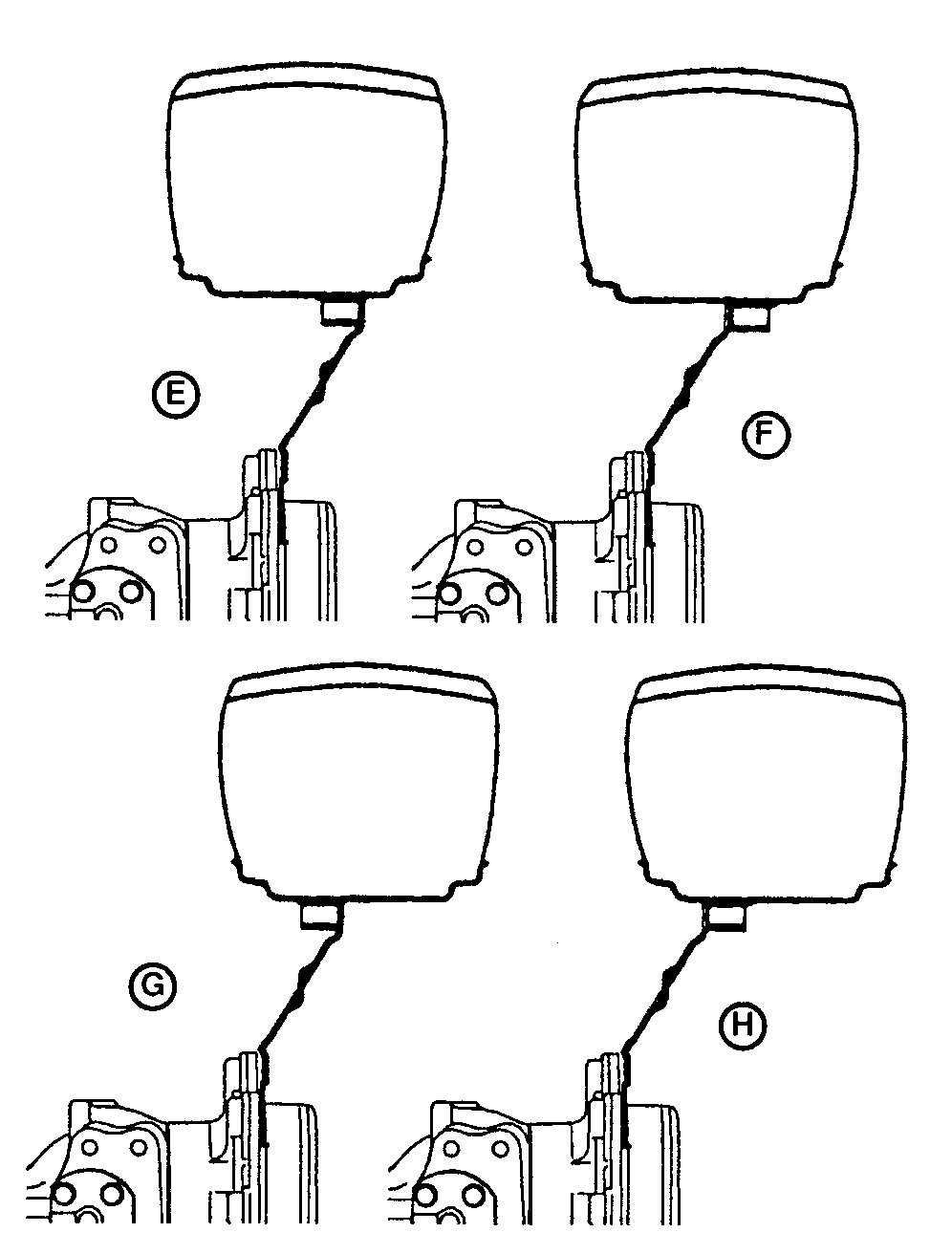

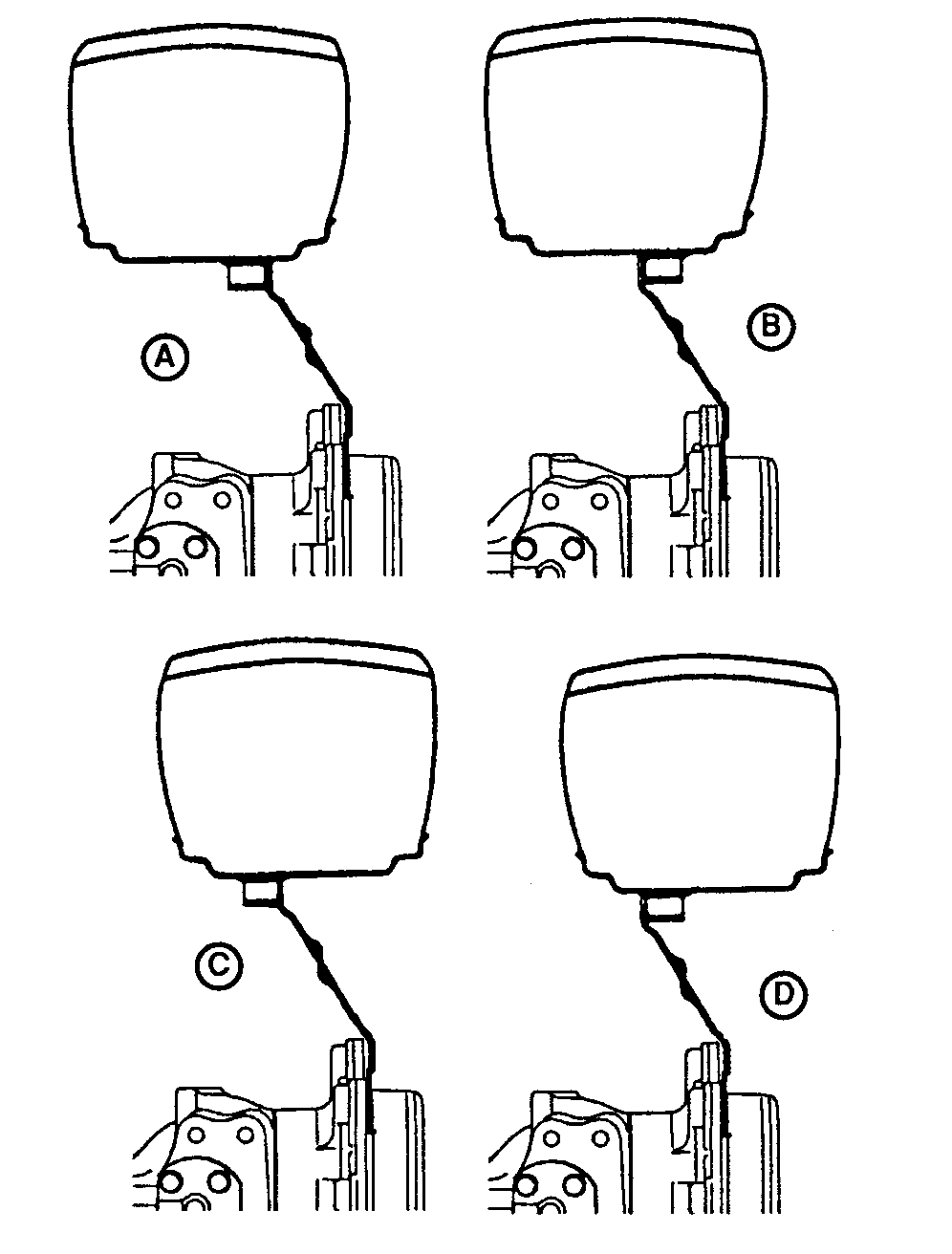

LV601-UN-22APR94
LV602-UN-22APR94
1 Çakışma (Kullanmayın) | PX07220,0000011-80-20041005 |
