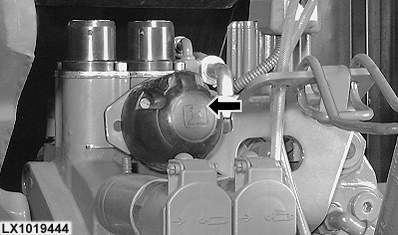

Enchufe para remolque de siete terminales (Si está equipado)

El enchufe permite la conexión de luces, intermitencia de giro y otros equipos eléctricos de remolques o implementos al sistema eléctrico del tractor. Usar siempre luces adicionales en los implementos, si éstos ocultan las intermitencia de giro y demás luces traseras del tractor.

NOTA: Su distribuidor John Deere dispone de los enchufes correspondientes.

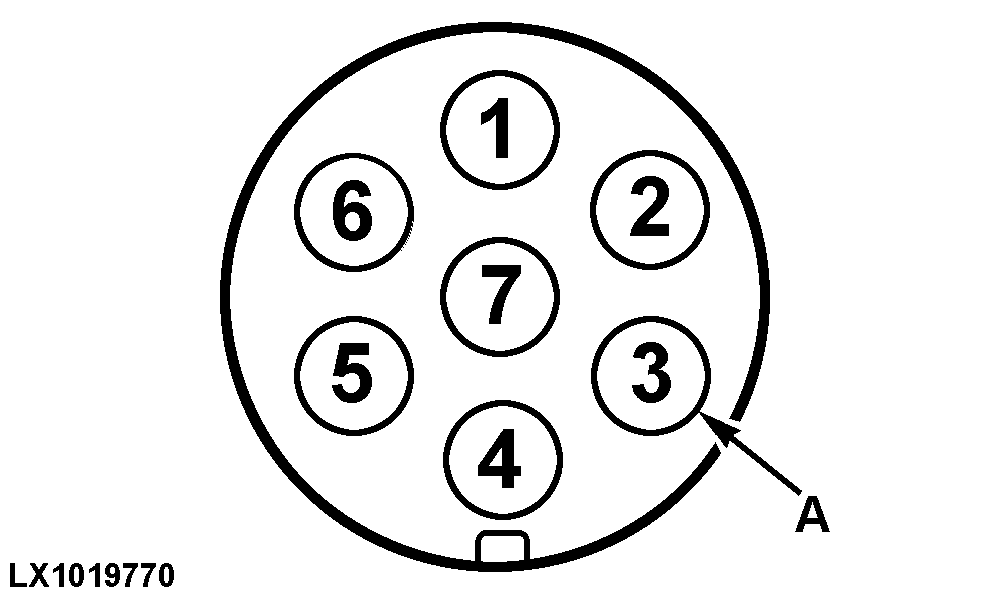

El terminal (A) es la conexión a tierra.

Conexión Función Color cable
1 Direccional izqda. Verde oscuro
2 - -
3 Conexión a tierra Negro
4 Direccional drcha. Violeta
5 Luz trasera drcha. Gris
6 Luces de paro Azul claro
7 Luz trasera izqda. Gris


LX1019444
LX1019770

PX07220,000000F -63-03MAR06-1/1
