Control del Eje de Levante

Se acciona el levante hidráulico por medio del control (A) y el interruptor del enganche de tres puntos (B). La altura de levante puede limitarse mediante el botón de limitación (C).

Para la preparación del levante hidráulico para el trabajo, poner en marcha el motor y realizar una de las siguientes operaciones:

• Colocar el selector (A) a la posición correspondiente a la posición de los brazos de levante ,
• Colocar el control de levante (A) al límite derecho o izquierdo, o
• accionar el interruptor (B) de elevación/descenso del levante.

Selector (A) hacia "0" - subir el implemento
Selector (A) hacia "9" - bajar el implemento

La altura del implemento puede variarse con independencia de la palanca (A), mediante el interruptor (B). Resulta práctico, por ejemplo, al maniobrar en las cabeceras . Al pulsar sobre el extremo superior del interruptor, el equipo es elevado hasta la altura que corresponda a la posición del limitador de levante (C). Si se aprieta sobre la parte inferior del interruptor, el equipo baja hasta la altura que corresponda a la posición de la palanca de control de levante (A).

Mantener pulsado el interruptor (B) para reducir el tiempo que se necesita para alcanzar más rápidamente la profundidad de labor normal en el suelo compactado de las cabeceras. Mientras se mantenga pulsado el interruptor de elevación/descenso rápido (B), la fuerza de tiro seleccionada no se activa (función de anulación). Al soltar el interruptor (B), el implemento se adapta a los valores previamente seleccionados. (Esta acción acelerada sólo funciona si se baja el implemento desde la posición de transporte.)

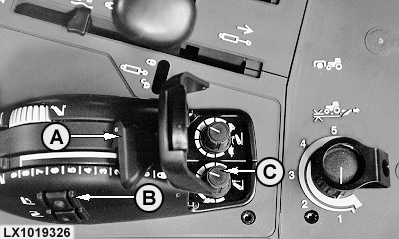

A-Palanca de control de levante
B-Interruptor de elevación/descenso
C-Botón de ajuste del límite de levante

PX07220,000002D -63-03MAR06-1/2

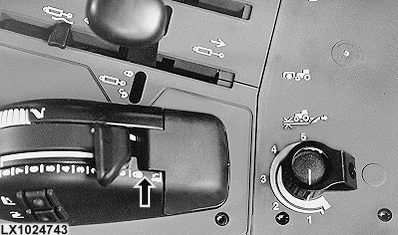

Llevar la palanca de control hasta el límite (pasado el "0") - El levante queda bloqueado.

PX07220,000002D -63-03MAR06-2/2
