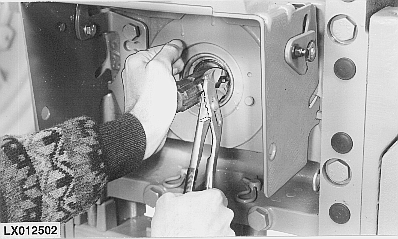

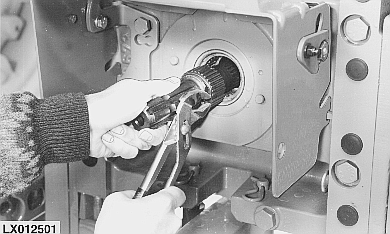

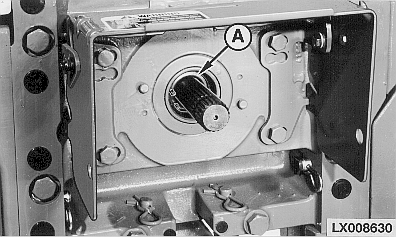

Inversión de los ejes de la TDF traseraEl eje de salida de la TDF tiene en un extremo 6 estrías para una velocidad de 540 r/min. En el extremo opuesto, el eje de la TDF tiene 21 estrías para una velocidad de 1000 r/min. Limpiar detenidamente el eje de salida antes de su instalación. 1. Quitar el anillo elástico (A) y extraer el eje.2. Limpiar detenidamente el eje de la TDF y aplicar sobre él una capa de grasa. La ranura (B) facilita la instalación del anillo elástico. 3. Instalar el eje de TDF empujándolo en la caja de la TDF hasta que el anillo elástico (A) se pueda alojar en la ranura. 4. Instale el anillo elástico (A). NOTA: La zona plana del eje de salida facilita la separación e instalación del anillo elástico. |
|
PX07220,0000046 -63-03MAR06-1/1 |
