Instalación de Contrapesos con Eje de Cremallera y Piñón

ATENCION: Para evitar posibles heridas, use el equipo adecuado para instalar los contrapesos o que el trabajo sea hecho por el distribuidor John Deere.

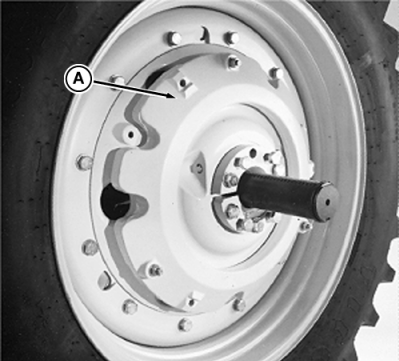

NOTA: Si se desea montar varios contrapesos (A) sobre la rueda, coloque los tornillos especiales a golpes a través del taladro en los rebajes cuadrados, desde la cara interior del primer disco. Coloque el segundo contrapeso sobre el primero,de forma que la muesca del segundo contrapeso esté opuesta a la muesca del primer contrapeso. Siguiendo este orden, el tercer contrapeso ocuparía la misma posición que el primero,

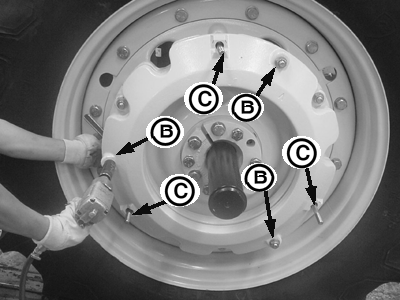

Coloque el contrapeso como se muestra y apriete los tornillos especiales (B).

NOTA: Los tornillos (C) que se muestran en la figura son para el segundo contrapeso.

A-Contrapeso
B-Tornillos especiales
C-Tornillos para instalar el contrapeso siguiente

PX07220,000004B -63-03MAR06-1/1
