Ajuste de las Ruedas Traseras-Fundidas

ATENCION: Evitar lesiones personales o la muerte. NUNCA hacer funcionar el motor con la transmisión engranada y las ruedas traseras levantadas. Las ruedas delanteras en los tractores con TDM pueden tirar las ruedas traseras fuera de los soportes. Asegurar que la TDM esté DESENGRANADA y la palanca de cambios en NEUTRAL antes de girar el eje a mano.

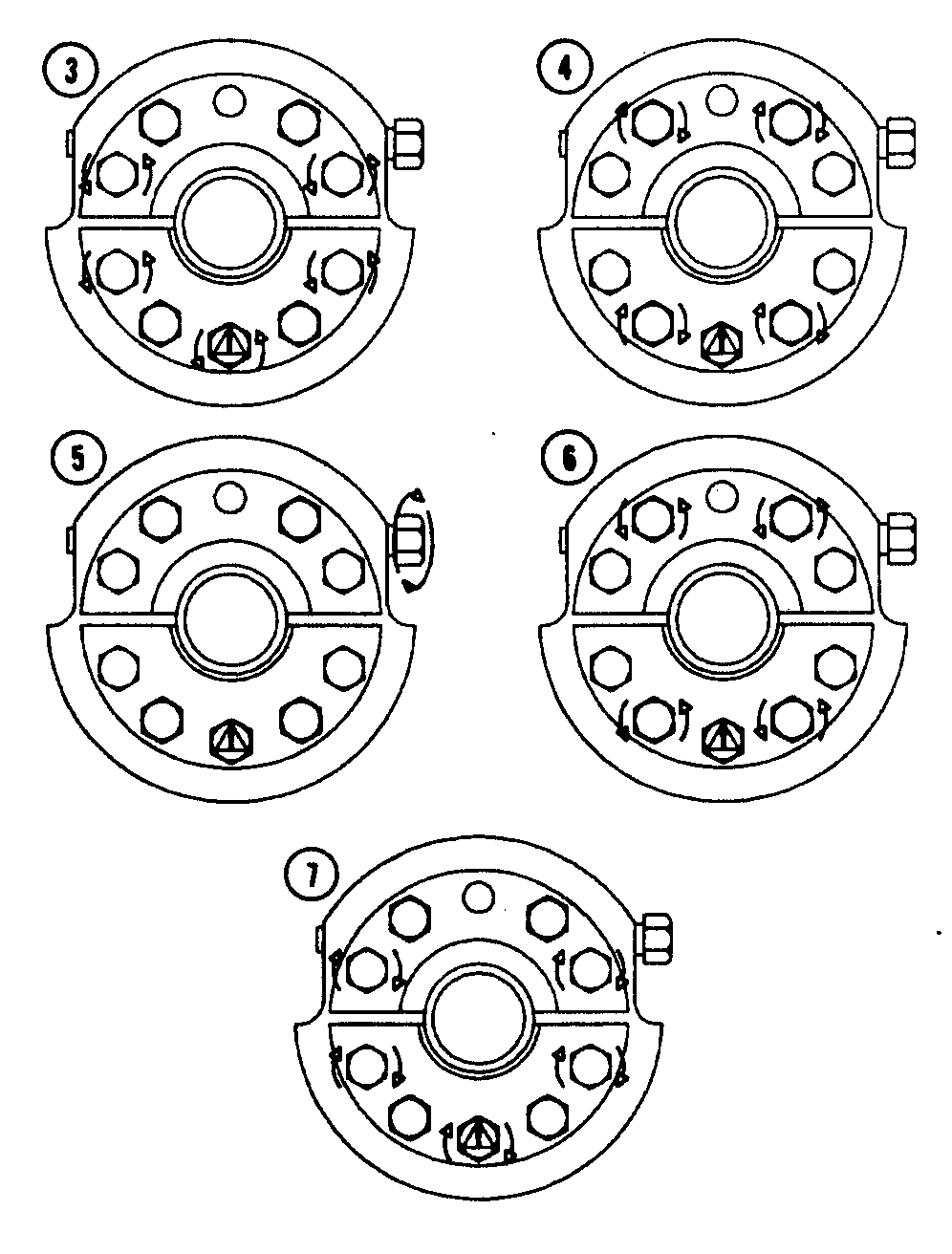

2. Levantar el tractor con un gato y girar la rueda para que la cremallera en el eje esté hacia arriba.

3. Aflojar el perno central del cubo inferior contra la tuerca de retención. Aflojar los pernos del manguito del cubo exterior.

4. Apretar los pernos internos de los manguitos superior e inferior para aflojar los manguitos. Apretar los tornillos a 500-600 Nm (370-440 lb-pie) si se requiere.

NOTA: Si los manguitos son difíciles de aflojar, martillar el extremo del eje con un martillo pesado. Un aceite penetrante podría facilitar el trabajo. Volver a apretar los tornillos.

5. Girar el tornillo de ajuste para girar la rueda a la posición deseada. Respetar los límites de ancho de vía.

6. Destornillar los tornillos completamente contra el tope.

ATENCION: Nunca hacer funcionar el tractor con aros, ruedas, cubos o ejes sueltos.

IMPORTANTE: Para evitar romper el cubo o el aflojamiento de los pernos, cuando se aprietan los pernos mantener alineadas las superficies externas de las bridas de manguito del eje.

7. Apretar los pernos de manguito a 204 Nm (150 lb-pie), comenzando con el perno central en el manguito del cubo inferior, luego apretar en forma alternada los demás pernos.

Volver a apretar los pernos de manguito del eje a 410 Nm (300 lb-pie) en la secuencia especificada.

PX07220,000005F -63-04MAR06-1/2

Hacer avanzar el tractor sobre una distancia mínima de 100 m para asentar los manguitos. Apretar los pernos de manguito a 600 Nm (445 lb-pie) en la secuencia especificada.

Repetir la secuencia de apriete para asegurarse que todos los pernos estén apretados correctamente.
