Palanca de la válvula de control selectivo

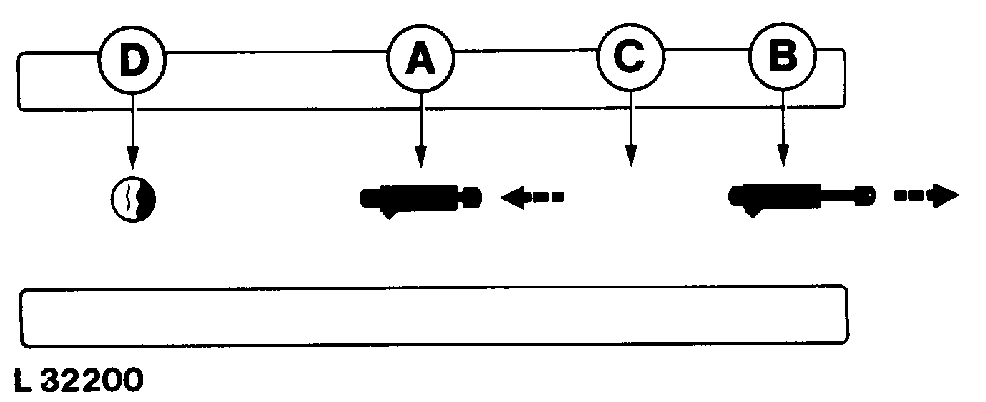

La palanca de control puede ponerse en cuatro posiciones diferentes.

En la posición de retracción el cilindro remoto se retrae.
En la posición de extensión el cilindro remoto se extiende.
En la posición de neutral se mantiene la posición del cilindro remoto.
Con la palanca en posición flotante (el émbolo se mueve libremente en el interior del cilindro remoto) el implemento acoplado puede seguir las ondulaciones del suelo.

A-Retracción
B-Extensión
C-Posición neutral
D-Posición flotante

PX07220,0000065 -63-04MAR06-1/2

NOTA: Si se utilizan válvulas exteriores adicionales, poner la palanca de control en neutral al desconectar cada función hidráulica.

ATENCION: En las válvulas de control selectivo Serie 100, las funciones de extensión y retracción disponen de una retención mecánica. Al poner en marcha el motor, asegurarse de que la palanca de control esté en posición "neutral".

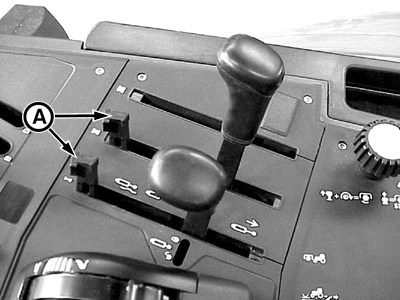

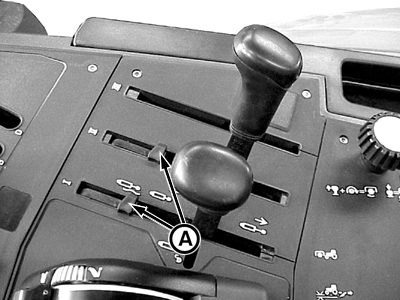

Los topes (A) permiten fijar las palancas de control en posición neutral.

NOTA: Aplicar los topes (A) al circular por carretera o cuando las palancas de control no estén utilizándose.

PX07220,0000065 -63-04MAR06-2/2
