Ajuste de la barra de tiro oscilante

La barra de tiro oscilante puede ajustarse en longitud en cuatro distintas posiciones.

250 mm (9.8 plg.), 350 mm (13.8 plg.), 400 mm (15.7 plg.) y 550 mm (21.7 plg.).

Estas medidas determinan la distancia entre el extremo del eje de salida de la TDF y el punto de enganche de la barra de tiro oscilante.

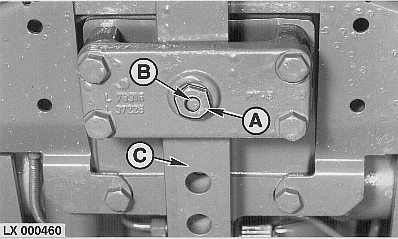

1. Desenroscar el tapón roscado (A).
2. Extraer el perno (B).
3. Ajustar la barra oscilante (C) a la posición deseada y volver a meter el perno.
4. Apriete el tope hexagonal (A) con 250 Nm (185 lb-pie).
