Cambio del Separador de agua

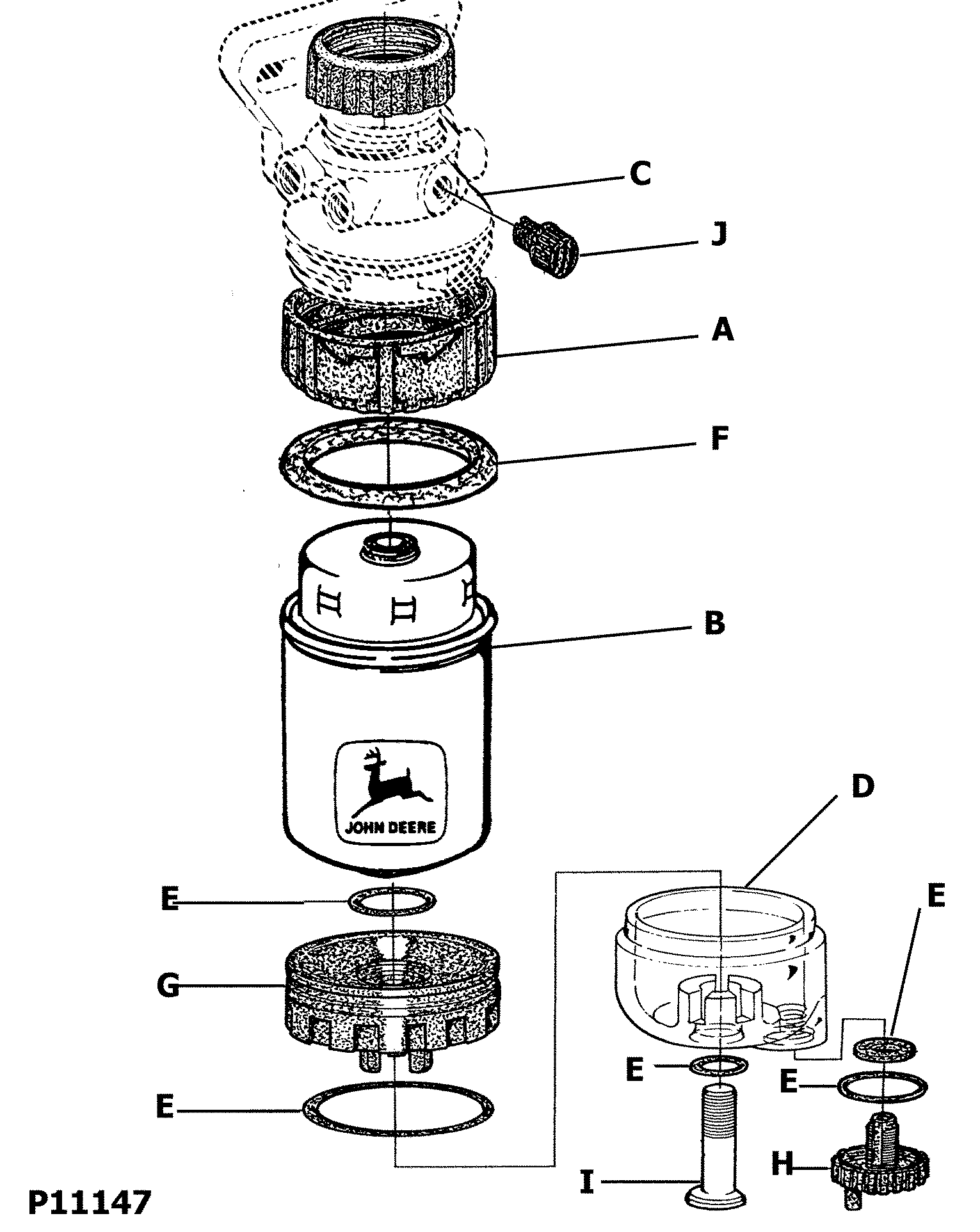

P11147


A-Anillo Retenedor
B-Elemento Filtrante
C-Base de Montaje


D-Tazón separador de agua
E-Empaques
F-Anillo sellador


G-Anillo retenedor
H-Tapón de drenado


I-Tornillo
J-Tornillo de purga

1. Vaciar el combustible del separador de agua.
2. Girar el anillo retenedor (A) un 1/4 de vuelta en favor de las manecillas del reloj y quitarlo junto con el elemento filtrante del separador (B).
3. Revisar que la base de montaje (C) del elemento esté limpia, limpiar si es necesario.
4. Quitar el tazón separador de agua (D) removiendo a presión el anillo retenedor (G) desenroscar el tapón de drenado (H) y deslizar el tornillo (I) hacia

afuera. Vaciar y limpiar el tazón . Secar el tazón con aire comprimido.
5. Instalar el tazón separador en el nuevo elemento filtrante (B). Apretar firmemente.
6. Instalar todos los empaques (E) necesarios como se ilustran.
7. Inspeccionar a fondo el anillo sellador (F) de la base del filtro.

PX07220,00000B3 -63-04MAR06-1/2

8. Instalar el elemento filtrante nuevo (B) en la base de montaje y colocarlo con un leve movimiento oscilante, asegurándose que el elemento este bien instalado en la base de montaje.
9. Instalar el anillo retenedor (A) en la base de montaje y apretar 1/3 de vuelta hasta que el anillo

encaje en el tope. NO apretar en exceso el anillo retenedor.
10. Purgar el sistema de combustible (Ver purga del sistema de combustible en esta misma sección).
