IMPORTANTE: Para evitar daños en el sistema eléctrico, no emplee jamás un fusible de amperaje mayor que el del fusible instalado.

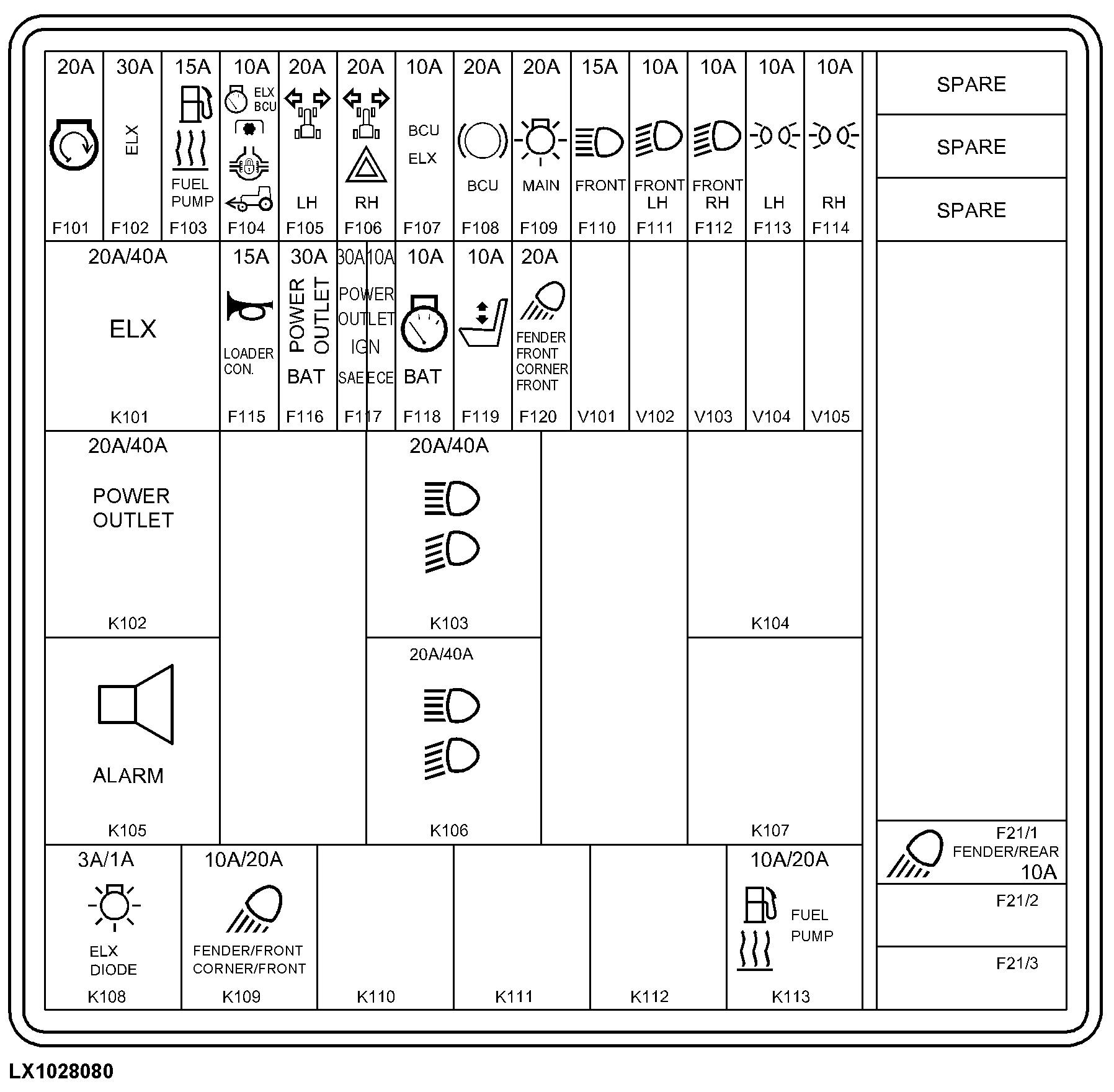

F101 - 20 A, llave de contacto (BAT).

F102 - 30 A, alimentación del sistema electrónico.

F103 - 15 A, calentador de combustible, bomba de combustible, bomba de inyección y válvula de corte de la inyección.

F104 - 10 A, nodo básico de datos, unidad de control básico (TDF, tracción delantera, bloqueo del diferencial, interruptor de intermitentes) (alimentación)

F105 - 20 A, señal de giro a la izquierda.

F106 - 20 A, señal de giro a la derecha, intermitentes de avería.

F107 - 10 A, unidad de control básico (BCU) (alimentación).

F108 - 20 A, interruptor de freno, luz de freno.

F109 - 15 A, interruptor de luces (terminal B).

F110 - 15 A, luces de conducción.

F111 - 10 A, luz corta, izquierda.

PX07220,000128C -63-12SEP09-1/2

F112 - 10 A, luz corta, derecha.

F113 - 10 A, luz trasera izquierda.

F114 - 10 A, luz trasera derecha.

F115 - 15 A, bocina, conector de 2 polos para cargadora frontal.

F116 - 30 A, toma de 3 polos y regleta de tomas (tensión de batería).

F117 - 10 A, toma eléctrica de 3 polos y regleta de conector.

F118 - 10 A, nodo de datos (tensión de batería).

F119 - 10 A, asiento del operador.

F120 - 20 A, faros de trabajo montados en el guardabarros delantero.

F21/1 - 10 A, faros de trabajo montados en el guardabarros trasero.

F21/2 - Libre.

F21/3 - Libre.

V101 - Libre.

V102 - Libre.

V103 - Libre.

V104 - Libre.

V105 - Libre.

K101 - Relé de alimentación del sistema electrónico.

K102 - Relé de toma eléctrica de 3 polos y regleta de conector.

K103 - Relé de luces cortas.

K104 - Libre.

K105 - Alarma acústica.

K106 - Relé de luces de carretera.

K107 - Libre.

K108 - 3 A, LED.

K108 - 1 A, diodo de alimentación del sistema electrónico.

F109 - Relé de faros de trabajo montados en el guardabarros delantero.

K110 - Libre.

K111 - Libre.

K112 - Libre.

F113 - Relé de calentador de combustible, bomba de combustible, bomba de inyección y válvula de corte de la inyección.

PX07220,000128C -63-12SEP09-2/2
