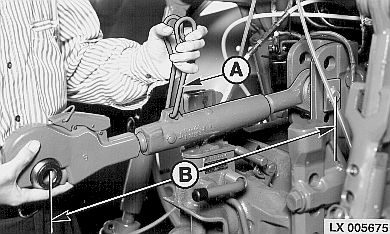

Ajuste del brazo central de engancheLa longitud del brazo central puede variarse mediante la manija (A). Levantar la manija y girarla hasta obtener la longitud necesaria. La longitud (B) debe estar comprendida entre 530 mm (20.9 in.) y 725 mm (28.5 in.) en el tractor 7425 y entre 587 mm (23.1 in.) y 782 mm (30.8 in.) en el tractor 7525. No ajustar el brazo central fuera de estos límites. Una vez efectuado el ajuste, bajar la manija, plegándolo sobre el brazo. Conectar el brazo central al cabezal del implemento insertando el bulón y asegurarlo. |
|
SS40167,0000BCC -63-18DEC07-1/1 |
