Limitación del ángulo de giro

Con determinados anchos de trocha, el ángulo de giro deberá limitarse a valores inferiores a 50° (ver cuadro).

Ajustar la distancia (L) a uno de los valores indicados en la tabla.

NOTA: El ángulo de giro ha de ser igual para ambas ruedas.

Apretar las contratuercas (A) a 200 N·m (150 lb-pie).

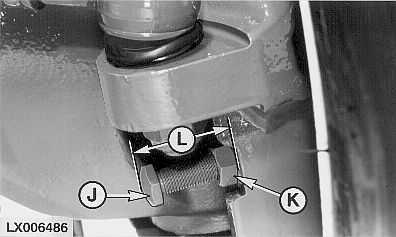

LX006486


J-Tornillo de ajuste del ángulo de giro
K-Contratuerca
L-Medida de ajuste

Posiciones de las llantas y de los discos de rueda (ver página anterior)

Llantas de 8 posiciones
 B
1
 C
4
 D
5
 E
8
 F
9
 G
12


Dim. L
 Dim. L
 Dim. L
 Dim. L
 Dim. L
 Dim. L
    mm in. mm in. mm in. mm in. mm in. mm in.
  Neumáticos:
Tractor 7425 14.9-28 y 14.9-30 79 3.1 70 2.8 55 2.2 44 1.7 35 1.4 28 1.1
Tractor 7525 14.9-28 y 14.9-30 91 3.6 73 2.9 60 2.4 47 1.91 39 1.5 29 1.1
Tractor 7425 320/85-34 - - - - 91 3.6 77 3.0 65 2.6 56 2.2
Tractor 7525 320/85-34 - - 82 3.2 68 2.7 56 2.2 47 1.9 33 1.3
