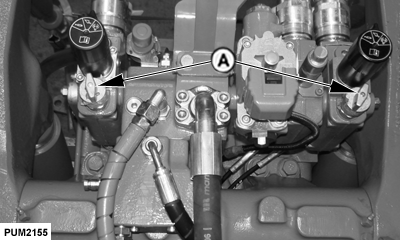

Toma de Aceite con Motor HidráulicoCuando se requiere accionar motores hidráulicos, sólo se deben usar válvulas de control selectivo Super DeLuxe (Serie 300). IMPORTANTE: No regule el caudal mediante válvulas exteriores. Utilice siempre las válvulas de control de carga (A). El caudal máximo de aceite hidráulico/de transmisión disponible está en función de los conectores rápidos y del tipo de bomba hidráulica instalada en el tractor. La bomba es de 25 cm 3 (1.5 plg3), y su caudal es de 60 L/min (15.9 gpm). Detenga el motor. Ponga la palanca de la válvula de control selectivo correspondiente en la posición de "flotación". Conecte la manguera del motor hidráulico. NOTA: Al empujar la palanca de control hacia adelante, la presión se aplica al conector superior.
Ponga en funcionamiento el motor. Ponga la palanca de control en "Retracción"
IMPORTANTE: No ponga la palanca de control en la posición "Neutral", ya que puede crearse una contrapresión que dañe al motor hidráulico y las mangueras. |
|
SS40167,0000BD7 -63-18DEC07-1/1 |
