Los dos fusibles principales se encuentran debajo del cofre del motor, en donde están fijados al bastidor del cofre, justo arriba de la batería.

Los fusibles del elemento calentador y del auxiliar de arranque eléctrico se encuentran en el lado derecho del bloque del motor.

F13›60-amp, circuito de la batería (suministro principal)

F14›80-amp, circuito de la batería (suministro principal)

SS40167,0000BE2 -63-19DEC07-1/2

IMPORTANTE: Para evitar dañar el sistema eléctrico, nunca sustituya un fusible por otro de mayor capacidad.

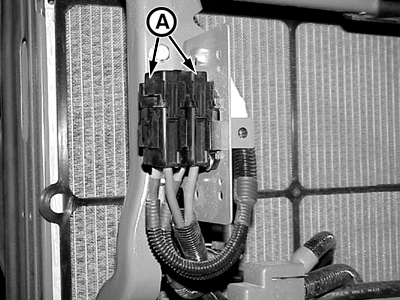

2. Remueva las cubiertas (A) de los dos fusibles.

3. Sustituya los fusibles.

4. Vuelva a colocar las tapas de los fusibles

A-Cubiertas de los fusibles

SS40167,0000BE2 -63-19DEC07-2/2
