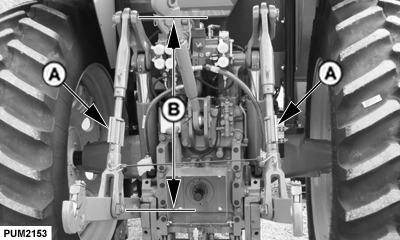

Brazos de levanteAcortando los brazos de levante se obtiene una mayor altura de transporte. Alargando los brazos se aumenta la profundidad de trabajo. Para variar la posición del implemento en sentido lateral, ajustar un brazo. Usar la manija (A) para ajustar el brazo. Después de terminar el ajuste, bloquear la manija de ajuste (A). La longitud de los brazos de levante (B) debe mantenerse dentro de los siguientes límites:
NOTA: Las medidas indicadas son de los brazos de levante acoplados a los brazos laterales de enganche (sin flotación lateral). |
|
SS40167,0000BEF -63-26DEC07-1/1 |
