Serial RS232 Output

Screen: SETUP - SERIAL PORT

Press: SETUP >> STARFIRE RECEIVER >> SERIAL RS232 OUTPUT

NOTE: NMEA serial port data is outputted for SF1 only when connected to a GreenStar system. NMEA serial port data is always outputted for SF2 and RTK.

These settings are only for NMEA serial port messages for communication with non-GREENSTAR systems .

Serial port baud output rates are: 4800, 9600, 19200 and 38400.

The following items can be setup in SETUP - SERIAL PORT screen:

  • Serial Port Baud Rate
  • Serial Port Output Rate
  • GGA Port Message
  • GSA Port Message
  • RMC Port Message
  • VTG Port Message
  • ZDA Port Message

Press desired cell button, toggle to desired selection.

Serial Port Output Rate

NOTE: Serial port settings do not affect GreenStar applications.

Press SERIAL PORT OUTPUT RATE button to toggle/select from 1 to 5 Hz.

Serial Port Messages

Press SERIAL PORT MESSAGE button to toggle/select between ON and OFF.

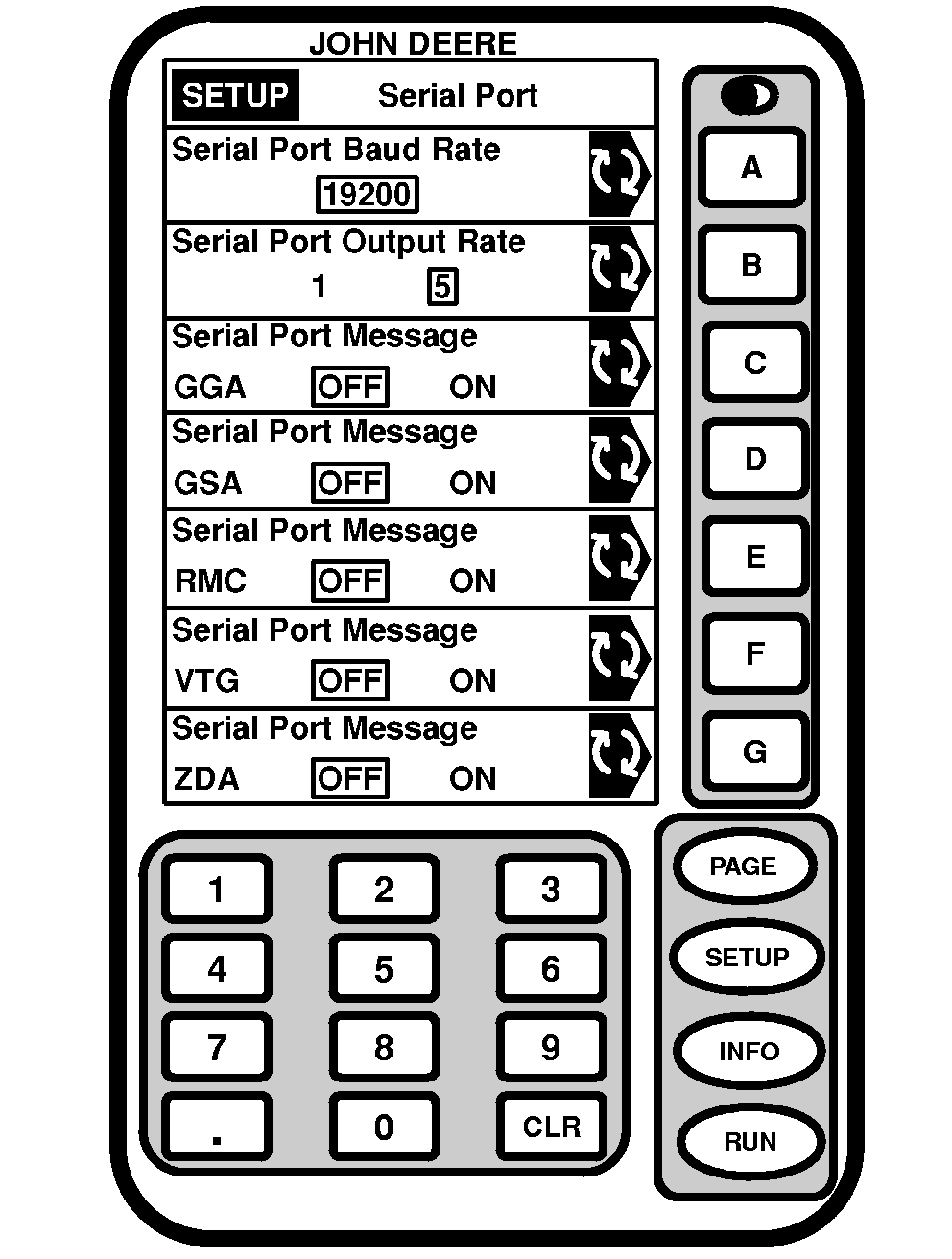

PC8155

SETUP - SERIAL PORT

OUO6050,0001949 -19-07FEB06-1/1
