External Valve Hydraulic Flow Adjustment

PC14926
PC14926-UN-27APR12

Application Controller 1100 Button

PC12961
PC12961-UN-29AUG11

Setup Softkey

PC17999
PC17999-UN-07NOV13

External Valve Setup Button

PC18000
PC18000-UN-07NOV13

External Valve Setup

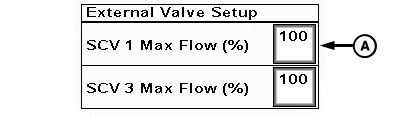

A - SCV 1 Max Flow (%)

Adjust hydraulic flow when using an external valve:

  1. Select Application Controller 1100 button.

  2. Select Setup softkey.

  3. Select External Valve Setup button.

    NOTE: Only SCV 1 can be used with external valve.

  4. Adjust SCV 1 Max Flow (%) (A) to desired value.

Max Flow is adjusted from 10% to 100%. Size of cylinder determines best flow rate.

SCV Max Flow (%) value is defaulted to 100. Set value to 30 when getting started. Adjust value up or down depending on implement performance during operation.

NOTE: When using power beyond, hydraulic flow rate to implement is adjusted on External Valve Setup page.
