Ratensteuerung

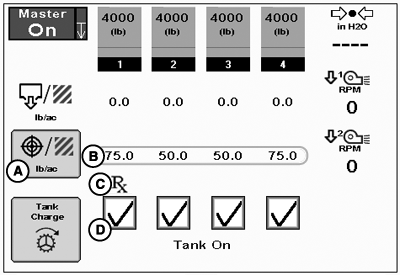

PC20667-UN-13JAN15

A - Schaltfläche Soll-Rate

B - Soll-Raten

C - Symbol für Applikationskarte (Rx)

D - Tank-Kontrollkästchen

Schaltfläche für Soll-Rate (A) drücken, um das Fenster "Soll-Rate einstellen" anzuzeigen.

Wenn "Kartenbasiert" als Ratenmodus für das Produkt in einem Tank ausgewählt ist, wird das Symbol für Applikationskarte (Rx) (C) über den Tank-Kontrollkästchen (D) angezeigt.

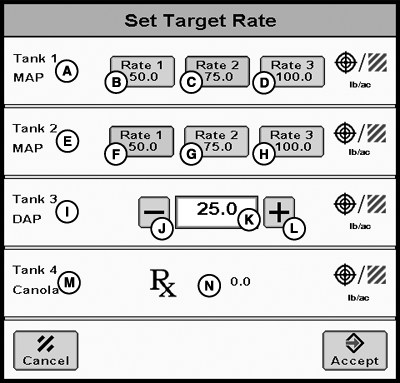

PC16783-UN-09APR13

A - Ratenmodus von Tank 1

B - Rate 1 von Tank 1

C - Rate 1 von Tank 2

D - Rate 1 von Tank 3

E - Ratenmodus von Tank 2

F - Rate 2 von Tank 1

G - Rate 2 von Tank 2

H - Rate 2 von Tank 3

I - Ratenmodus von Tank 3

J - Rate von Tank 3 verringern

K - Eingabefeld für Rate von Tank 3

L - Rate von Tank 3 erhöhen

M - Ratenmodus von Tank 4

N - Applikationskartenrate von Tank 4

Vordefinierte Rate

Der Ratenmodus (vordefiniert, manuell oder kartenbasiert) wird durch das für jeden Behälter ausgewählte Produkt bestimmt. Softkey "Produkteinstellungen" > Registerkarte "Produktinformation" auswählen.

Manuelle Rate

Die gewünschten Raten in das Raten-Eingabefeld jedes Tanks eingeben.

Schaltflächen + (L) und - (J) verwenden, um die Rate zu erhöhen oder zu verringern. Der Schrittwert wird unter "Produkteinstellungen" eingegeben.

Kartenbasierte Rate

Zeigt das Rx-Symbol und die Applikationskartenrate an.

HINWEIS: Sicherstellen, dass Applikationskarte unter GreenStar™-Dokumentation ausgewählt ist.

Ratenmodus unter "Produkteinstellungen" konfigurieren.
