Systemeinstellungen

PC20707-UN-22JAN15

Registerkarte für System

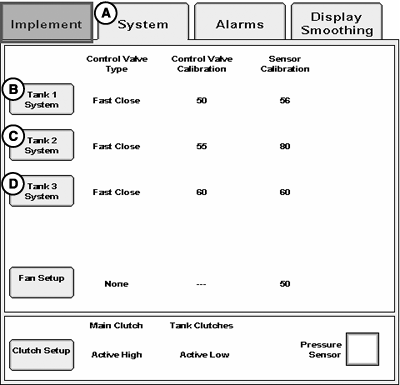

A - Registerkarte "System"

B - System v. Tank 1

C - System v. Tank 2

D - System v. Tank 3

1. Registerkarte für System auswählen.

2. Schaltfläche für Tank (B–D) drücken.

3.
   PC20739-UN-27JAN15

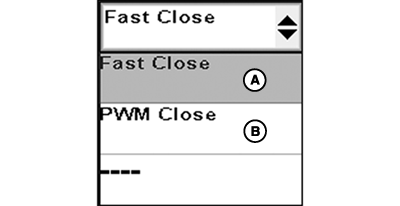

   Dropdownmenü für Dosierer-Steuerventiltyp

   A - Schnellschließventil

   B - PBM-Schließventil

   Das Dropdownmenü für Dosierer-Steuerventiltyp auswählen und "Schnellschließventil" (A) oder "PBM-Schließventil" (B) auswählen.

   HINWEIS: Bei Auswahl von PBM-Schließventil ändert sich die Display-Benutzeroberfläche und zeigt die Schaltfläche zur Eingabe der PBM-Einstellungen an.

   Weitere Informationen zum Dosierventil sind im Abschnitt "Komponentenkompatibilität" zu finden.

---




4.
   PC20740-UN-27JAN15

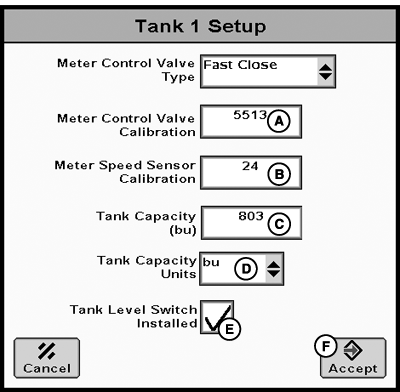

   Tankeinstellungen

   A - Eingabefeld "Kalibrierung des Dosierer-Steuerventils"

   B - Eingabefeld "Kalibrierung des Dosierer-Drehzahlsensors"

   C - Eingabefeld "Tankfüllmenge"

   D - Dropdownmenü "Tankfüllmenge-Einheiten"

   E - Kontrollkästchen "Tankfüllstands-Schalter eingebaut"

   F - Schaltfläche "Annehmen"

   Tank konfigurieren.

   1. Bei Schnellschließventil die Kalibrierung des Dosierer-Steuerventils (A) eingeben (Informationen zur Durchführung von Änderungen an der Kalibrierung des Dosierer-Steuerventils sind im Abschnitt "Störungssuche" zu finden).

   2. Kalibrierung des Dosierer-Drehzahlsensors (B) eingeben (der Wert ist in der Betriebsanleitung des Pneumatiktransportwagens zu finden.)

   3. Tankfüllmenge (C) eingeben. Wenn der genaue Wert unbekannt ist, einen Schätzwert eingeben, der über dem genauen Fassungsvermögen liegt.

   4. Tankfüllmenge-Einheiten (D) auswählen.

   5. Wenn ein Tankfüllstands-Schalter vorhanden ist, Kontrollkästchen (E) aktivieren.

   6. "Annehmen" (F) drücken.

---




5.
   PC20680-UN-16JAN15

   Schaltfläche "PBM-Einstellungen"


   PC20685-UN-30JAN15

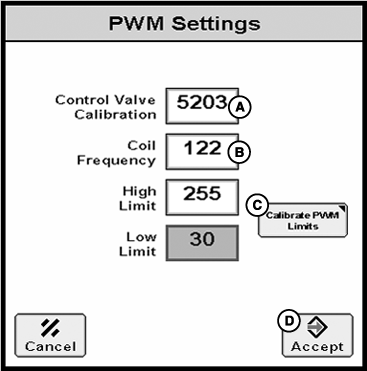

   Seite "PBM-Einstellungen"

   A - Eingabefeld "Steuerventil-Kalibrierung"

   B - Eingabefeld "Spulenfrequenz"

   C - Schaltfläche "PBM-Grenzwerte kalibrieren"

   D - Schaltfläche "Annehmen"

   Bei Verwendung eines PBM-Ventils.

   1. Schaltfläche "PBM-Einstellungen" drücken.

   2. Steuerventil-Kalibrierung (A) eingeben.

   3. Spulenfrequenz (B) eingeben (siehe Empfehlung des Herstellers für PBM-Spulenfrequenz).

      HINWEIS: "PBM-Grenzwerte kalibrieren" (C) erscheint nur, wenn PBM-Schließventil für mindestens einen Behälterförderer oder ein Schleuderrad als Steuerventiltyp ausgewählt wurde.

   4. "PBM-Grenzwerte kalibrieren" aus dem Dropdownmenü auswählen und die Bildschirmanweisungen befolgen (siehe "Diagnose des Pneumatiktransportwagens"). Sobald die Kalibrierung abgeschlossen ist, Softkey "Einstellungen" drücken, um zu "Systemeinstellungen" zurückzukehren.

      HINWEIS: Wenn Tank 1 als Schnellsteuerventil eingestellt ist, werden alle anderen Tanks automatisch auf "Schnell" eingestellt und in den Tankeinstellungen deaktiviert. Schnellventil ist nur eine Steuerventiloption bei der Einstellung von Tank 1.

   5. "Annehmen" (D) drücken.

---




6.
   PC20712-UN-23JAN15

   Schaltfläche "Gebläseeinstellungen"


   PC20263-UN-14NOV14

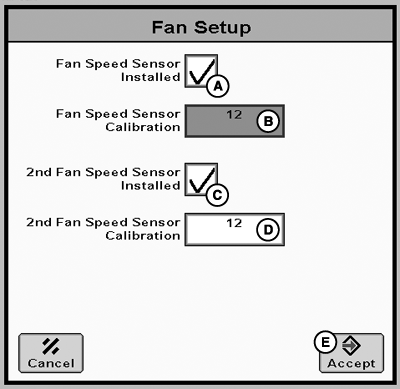

   Gebläseeinstellungen

   A - Kontrollkästchen "Gebläsedrehzahlsensor eingebaut"

   B - Eingabefeld "Kalibrierung des Gebläsedrehzahlsensors"

   C - Kontrollkästchen "Zweiter Gebläsedrehzahlsensor eingebaut"

   D - Eingabefeld "Kalibrierung des zweiten Gebläsedrehzahlsensors"

   E - Schaltfläche "Annehmen"

   "Gebläseeinstellungen" drücken.

   HINWEIS: Das Steuergerät regelt nicht die Gebläsedrehzahl; es kann jedoch so konfiguriert werden, dass es bis zu zwei Gebläsedrehzahlen überwacht.

   1. Kontrollkästchen "Gebläsedrehzahlsensor eingebaut" (A) aktivieren, wenn der Sensor vorhanden ist.

   2. Kalibrierungswert für Gebläsedrehzahlsensor (B) eingeben.

      HINWEIS: Der Kalibrierungswert für den Gebläsedrehzahlsensor entspricht der Anzahl der Signale, die bei einer Umdrehung erfasst werden. Ein gängiger Wert ist 1. (Wenn der Wert nicht bekannt ist oder die Gebläsedrehzahlmesswerte ungenau sind, die Empfehlungen des Herstellers für die Kalibrierung des Gebläsedrehzahlsensors heranziehen.)

   3. Die beiden vorherigen Schritte wiederholen, wenn ein zweites Gebläse (C und D) vorhanden ist.

   4. "Annehmen" (E) drücken, nachdem alle erforderlichen Informationen eingegeben wurden.

---




7.
   PC20713-UN-23JAN15

   Schaltfläche "Kupplungseinstellungen"


   PC20264-UN-14NOV14

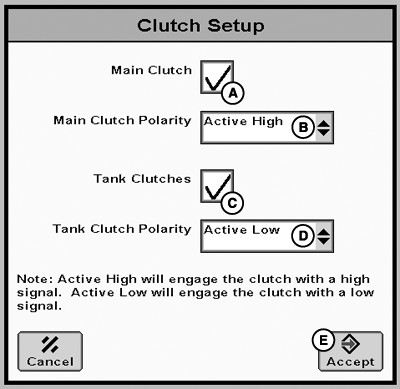

   Kupplungseinstellungen

   A - Kontrollkästchen "Hauptkupplung"

   B - Dropdownmenü "Polarität der Hauptkupplung"

   C - Kontrollkästchen "Tankkupplung"

   D - Dropdownmenü "Polarität der Tankkupplungen"

   E - Schaltfläche "Annehmen"

   "Kupplungseinstellungen" drücken.

   HINWEIS: Das GreenStar™-Ratensteuergerät (trocken) kann zur Steuerung der Hauptkupplung und der Tankkupplungen eingerichtet werden.

   1. Kontrollkästchen (A) aktivieren, um die Hauptkupplung zu steuern.

   2. Polarität der Hauptkupplung aus des Dropdownmenü (B) auswählen.

   3. Kontrollkästchen (C) aktivieren, um die Tankkupplungen zu steuern.

   4. Polarität der Tankkupplungen aus des Dropdownmenü (D) auswählen.

   5. "Annehmen" (E) drücken, nachdem alle erforderlichen Informationen eingegeben wurden.

---
