Kalibrierung des Durchflussmessers – Auffangen

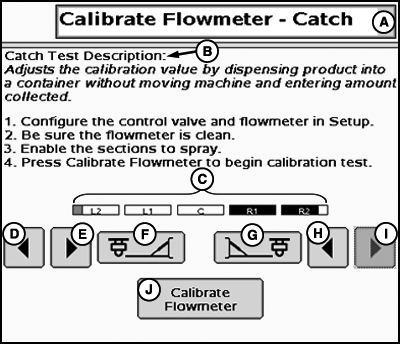

PC12608-UN-12MAY10

Kalibrierungsprüfung

A - Prüfungen-Dropdownmenü

B - Beschreibung der Auffangprüfung

C - Aktivierte Teilbreiten

D - Linke Teilbreiten AUS

E - Linke Teilbreiten EIN

F - Linke Zaunreihendüsen

G - Rechte Zaunreihendüsen

H - Rechte Teilbreiten EIN

I - Rechte Teilbreiten AUS

J - Durchflussmesser kalibrieren

Mit der Prüfung "Durchflussmesser kalibrieren – Auffangen" kann die Arbeitskraft das Produkt auffangen und die genaue Menge des aufgefangenen Produkts eingeben, um den Durchflussmesser zu kalibrieren.

Beschreibung der Auffangprüfung (B) – Den Kalibrierungswert einstellen, indem das Produkt in einen Behälter ausgebracht wird, ohne die Maschine zu bewegen, und die aufgefangene Menge eingegeben wird.

Behälter (z. B. Kalibrierungsbehälter) unter bis zu 7 Düsen stellen, um das während der Prüfung gespritzte Produkt aufzufangen. Es können nur 7 Proben in den Popup-Bildschirm für Probemengen eingegeben werden. Die Kalibrierung des Durchflussmessers kann beliebig oft wiederholt werden, wenn alle Düsen geprüft werden sollen. Durch Messen dieser Proben und Eingeben der Werte in das System lasst sich ein genauer Durchflussmesser-Kalibrierungswert erzielen. Den Bildschirmanweisungen befolgen.

1. Das Steuerventil und den Durchflussmesser unter "Einstellungen" (Softkey G) konfigurieren.

2. "Durchflussmesser kalibrieren – Auffangen" aus dem Prüfungen-Dropdownmenü auswählen.

3. Sicherstellen, dass der Durchflussmesser sauber ist.

4.

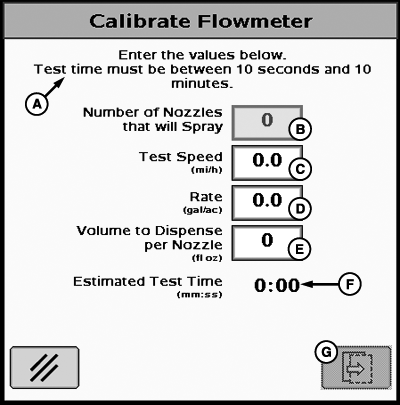

   PC12264-UN-15SEP09

   A - Die folgenden Werte eingeben. Prüfzeit muss zwischen 10 Sekunden und 10 Minuten liegen.

   B - Anzahl der spritzenden Düsen

   C - Prüfgeschwindigkeit

   D - Rate

   E - Pro Düse auszubringendes Volumen

   F - Geschätzte Prüfzeit

   G - Nächste Seite

   Die zu spritzenden Teilbreiten aktivieren und die Schaltfläche "Durchflussmesser kalibrieren" drücken.

   WICHTIG: Den Brühebehälter immer mit sauberem Wasser füllen, um eine vorschriftsmäßige Kalibrierungsprüfung durchzuführen.

---




5. Die Prüfparameter für die Kalibrierung eingeben.

   HINWEIS: Prüfung sollte unter Bedingungen erfolgen, die mit dem Normalbetrieb vergleichbar sind. Größere Dosiervolumen führen zu längeren aber genaueren Kalibrierungsprüfungen.

6.

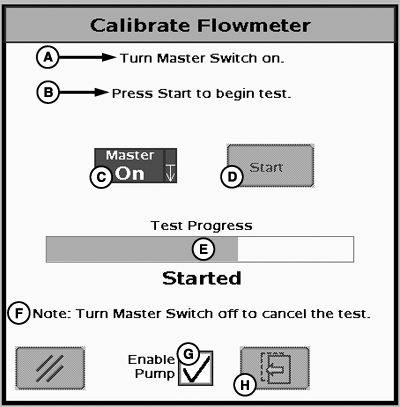

   PC14153-UN-01NOV11

   Kalibrierungsprüfung

   A - Hauptschalter einschalten.

   B - "Start" drücken, um mit der Prüfung zu beginnen.

   C - Hauptschalter-Anzeige

   D - Schaltfläche "Start"

   E - Prüfungsverlauf

   F - Hinweis: Hauptschalter ausschalten, um Prüfung abzubrechen.

   G - Kontrollkästchen "Pumpe einschalten"

   H - Vorherige Seite

   Hauptschalter einschalten, Pumpe einschalten (G), Prüfung starten und Proben auffangen.

   HINWEIS: Das Kontrollkästchen "Pumpe einschalten" (G) wird nur angezeigt, wenn es sich bei dem Steuerventil um ein PBM-Ventil handelt und das Kontrollkästchen "Pumpenfreigabe" in den PBM-Einstellungen aktiviert wurde.

   • Sicherstellen, dass die Probenbehälter richtig platziert sind.
   • Den Hauptschalter einschalten.
   • Das Kontrollkästchen "Pumpe einschalten" (G) aktivieren, wenn es angezeigt wird.
   • Die Schaltfläche "Start" (D) auf dem Bildschirm drücken.



---




7.

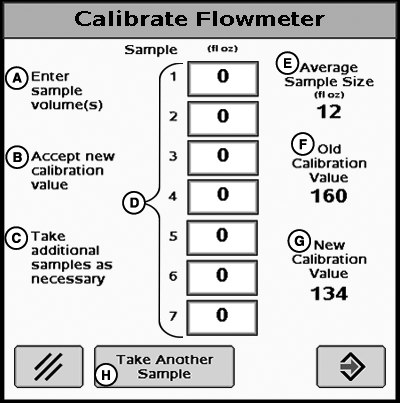

   PC12325-UN-07OCT09

   A - Probewerte eingeben

   B - Neuen Kalibrierungswert annehmen

   C - Bei Bedarf weitere Proben nehmen

   D - Probemengen

   E - Durchschnittliche Probenmenge

   F - Alter Kalibrierungswert

   G - Neuer Kalibrierungswert

   H - Weitere Probe entnehmen

   Die aufgefangene Probenmenge auf dem Popup-Bildschirm eingeben.
   • Die gemessene Menge, die in jedem Behälter aufgefangen wurde, eingeben.
   • Wenn weniger als 7 Proben gesammelt wurden, die übrigen Werte auf 0 eingestellt lassen.
   • "Weitere Probe nehmen" drücken, wenn weitere Proben gewünscht werden.



---




8. Schritte 4–7 nach Bedarf wiederholen.

   • Wenn Proben aus anderen Feldspritzen-Teilbreiten und/oder Düsen genommen werden sollen, um die Prüfergebnisse zu bestätigen, die Schaltfläche "Abbrechen" drücken und Schritte 4–7 wiederholen.



9. Neuen Kalibrierungswert annehmen.

   • Die Schaltfläche "Annehmen" drücken, um den neuen Kalibrierungswert anzunehmen.



10. Hauptschalter zu beliebiger Zeit AUSSCHALTEN, um Prüfung abzubrechen.
