Kalibrierung des Drucksensors

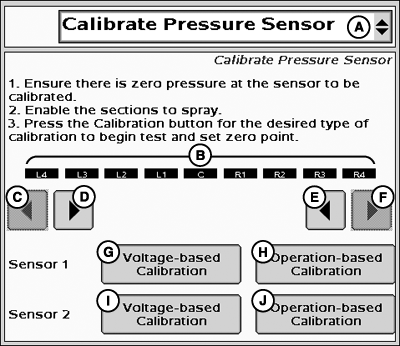

PC13002-UN-04NOV10

Drucksensor kalibrieren

A - Prüfungen-Dropdownmenü

B - Aktivierte Teilbreiten

C - Linke Teilbreiten AUS

D - Linke Teilbreiten EIN

E - Rechte Teilbreiten EIN

F - Rechte Teilbreiten AUS

G - Spannungsbasierte Kalibrierung von Sensor 1

H - Betriebsbasierte Kalibrierung von Sensor 1

I - Spannungsbasierte Kalibrierung von Sensor 2

J - Betriebsbasierte Kalibrierung von Sensor 2

Es gibt zwei Optionen zur Kalibrierung eines Drucksensors. Die betriebsbasierte Kalibrierung erfordert die Eingabe von zwei Kalibrierungspunkten und wird verwendet, wenn die Empfindlichkeit des Drucksensors unbekannt ist. Die spannungsbasierte Kalibrierung kann verwendet werden, wenn die Empfindlichkeit des Drucksensors bekannt ist, und erfordert nur einen Nullpunkt.

1. Sicherstellen, dass kein Druck an dem zu kalibrierenden Sensor vorliegt.

2. Die zu spritzenden Teilbreiten aktivieren.

3. Die Schaltfläche Kalibrierung für die gewünschte Kalibrierungsart drücken, um die Prüfung zu beginnen und den Nullpunkt einzustellen.

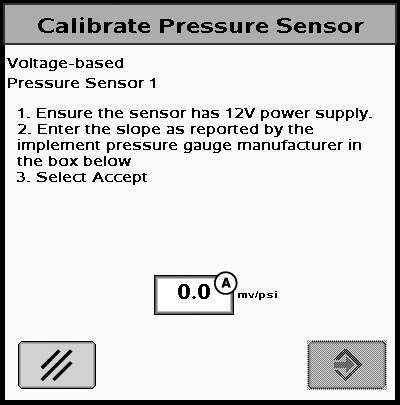

PC12999-UN-04NOV10

A - Eingabefeld für Sensorempfindlichkeit

Spannungsbasierte Kalibrierung

1. Sicherstellen, dass der Sensor über 12-V-Stromversorgung verfügt. HINWEIS: Beim Sensorhersteller nachfragen, um sicherzustellen, dass der Sensor für 12-V-Stromversorgung geeignet ist.

2. Die vom Hersteller des Anbaugerät-Manometers angegebene Empfindlichkeit in das nachfolgende Feld eingeben.

3. "Annehmen" drücken.

HINWEIS: Die Sensorstromversorgung kann an die ECU-Stromversorgungsklemme (Klemme 26 des 37-poligen Steckverbinders) angeschlossen werden, um 12 V bereitzustellen.

HINWEIS: Bei Raven-Drucksensoren mit einer 12-V.Stromversorgung beträgt die Empfindlichkeit 16 mV/psi.

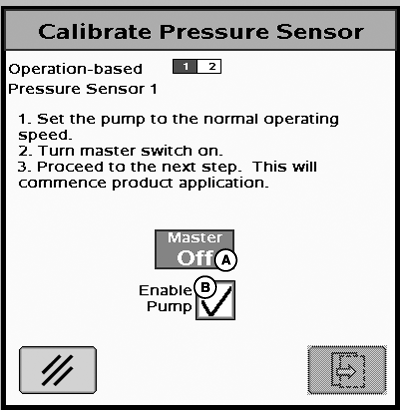

PC14158-UN-02NOV11

Drucksensor kalibrieren

A - Hauptschalter-Anzeige

B - Kontrollkästchen "Pumpe einschalten"

Betriebsbasierte Kalibrierung

1. Die Pumpe auf normale Betriebsdrehzahl einstellen.

2. Hauptschalter einschalten.

3. Das Kontrollkästchen "Pumpe einschalten" (B) aktivieren, wenn es angezeigt wird. HINWEIS: Das Kontrollkästchen "Pumpe einschalten" (B) wird nur angezeigt, wenn es sich bei dem Steuerventil um ein PBM-Ventil handelt und das Kontrollkästchen "Pumpenfreigabe" in den PBM-Einstellungen aktiviert wurde.

4. Mit dem nächsten Schritt fortfahren. Hierdurch wird die Produktausbringung gestartet.

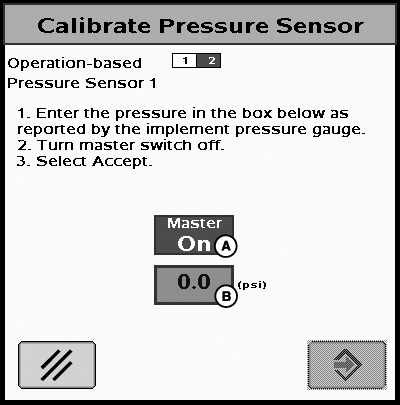

PC13001-UN-04NOV10

Drucksensor kalibrieren

A - Hauptschalter-Anzeige

B - Eingabefeld für Druck

1. Den vom Anbaugerät-Manometer gemeldeten Druck in das nachfolgende Feld eingeben.

2. Hauptschalter ausschalten.

3. "Annehmen" drücken. HINWEIS: Das System spritz höchstens 30 Sekunden lang. Sobald das System den Manometerwert stabilisiert hat, muss dieser während dieser Zeitdauer eingegeben werden.
