Kalibrierung des Drucksensors

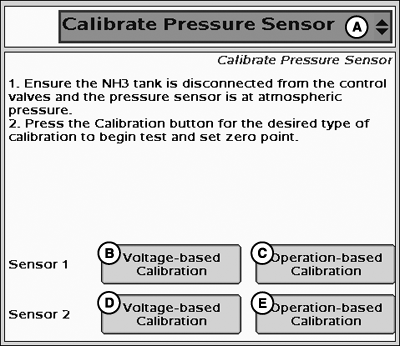

PC13003-UN-04NOV10

Drucksensor kalibrieren

A - Prüfungen-Dropdownmenü

B - Spannungsbasierte Kalibrierung von Sensor 1

C - Betriebsbasierte Kalibrierung von Sensor 1

D - Spannungsbasierte Kalibrierung von Sensor 2

E - Betriebsbasierte Kalibrierung von Sensor 2

Es gibt zwei Optionen zur Kalibrierung eines Drucksensors. Die betriebsbasierte Kalibrierung erfordert die Eingabe von zwei Kalibrierungspunkten und wird verwendet, wenn die Empfindlichkeit des Drucksensors unbekannt ist. Die spannungsbasierte Kalibrierung kann verwendet werden, wenn die Empfindlichkeit des Drucksensors bekannt ist, und erfordert nur einen Nullpunkt.

1. Sicherstellen, dass der NH3-Tank von den Steuerventilen getrennt ist und der Drucksensor dem atmosphärischen Druck ausgesetzt ist.

2. Die Schaltfläche Kalibrierung für die gewünschte Kalibrierungsart drücken, um die Prüfung zu beginnen und den Nullpunkt einzustellen.

PC12999-UN-04NOV10

Drucksensor kalibrieren

A - Eingabefeld für Sensorempfindlichkeit

Spannungsbasierte Kalibrierung

1. Sicherstellen, dass der Sensor über 12-V-Stromversorgung verfügt. HINWEIS: Beim Sensorhersteller nachfragen, um sicherzustellen, dass der Sensor für 12-V-Stromversorgung geeignet ist.

2. Die vom Hersteller des Anbaugerät-Manometers angegebene Empfindlichkeit in das nachfolgende Feld eingeben.

3. "Annehmen" drücken.

HINWEIS: Die Sensorstromversorgung kann an die ECU-Stromversorgungsklemme (Klemme 26 des 37-poligen Steckverbinders) angeschlossen werden, um 12 V bereitzustellen.

HINWEIS: Bei Raven-Drucksensoren mit einer 12-V.Stromversorgung beträgt die Empfindlichkeit 16 mV/psi.

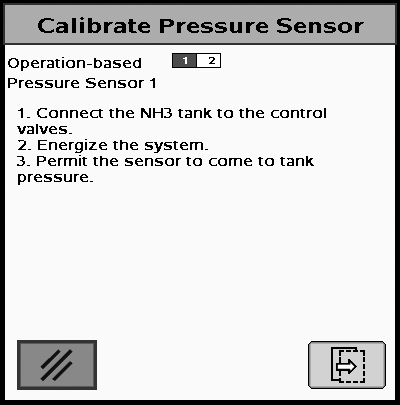

PC13004-UN-04NOV10

Drucksensor kalibrieren

Betriebsbasierte Kalibrierung

1. Den NH3-Tank mit den Steuerventilen verbinden.

2. Das System aktivieren.

3. Den Sensor auf Tankdruck kommen lassen.

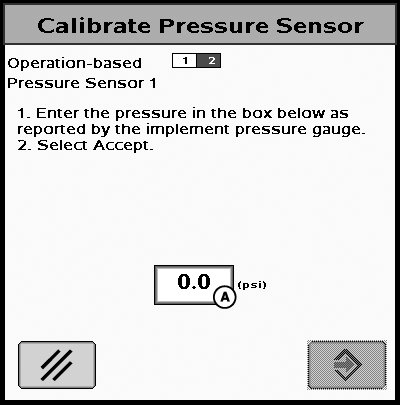

PC13005-UN-04NOV10

Drucksensor kalibrieren

A - Eingabefeld für Druck

1. Den vom Anbaugerät-Manometer gemeldeten Druck in das nachfolgende Feld eingeben.

2. "Annehmen" drücken.
