Systemeinstellungen

1. Registerkarte für System auswählen.

2.
   PC12542-UN-08APR10


   PC20723-UN-23JAN15

   A - Dropdownmenü für Teilbreitenventiltyp

   B - Kontrollkästchen "Konstanter Durchfluss"

   Den Teilbreitenventiltyp aus dem Dropdownmenü (A) auswählen.

   HINWEIS: Wenn ein 2-adriges Ventil erforderlich ist und nicht im Dropdownmenü angezeigt wird, muss die Anzahl der Teilbreiten unter "Anbaugeräteinstellungen" eingestellt werden.

   (Siehe "Komponentenübersicht und -kompatibilität".)

---




3. Das Kontrollkästchen "Konstanter Durchfluss" (B) aktivieren, um das Steuergerät für den Betrieb mit einem Teilbreitenventil mit kontinuierlicher Umgehung zu konfigurieren, das die Flüssigkeit zum Tank zurückleitet, wenn die Teilbreiten ausgeschaltet sind (Informationen zur Kalibrierung der Teilbreiten-Umgehungsventile sind im Abschnitt "Diagnose von Feldspritzen und Flüssigdüngergeräte" zu finden).

4. ACHTUNG: Die Auswahl des falschen Ventiltyps kann zum unerwarteten Öffnen der Ventile führen. Um Verletzungen durch Chemikalien zu verhüten, sicherstellen, dass das richtige Ventil ausgewählt ist. Den Steuerventiltyp überprüfen, bevor das GreenStar™-Ratesteuergerät zwischen Anbaugeräten verschoben wird.


   PC12236-UN-10SEP09

   Steuerventiltyp


   PC20724-UN-29JAN15

   Dropdownmenü "Steuerventiltyp"

   A - Dropdownmenü "Steuerventiltyp"

   B - Kein

   Den Steuerventiltyp aus dem Dropdownmenü (A) auswählen.

   Den Steuerventiltyp "Kein" (B) für Systeme auswählen, die kein Steuerventil aufweisen. Beispielsweise Zugseil-Gülleanwendungen, bei denen kein Steuerventil verwendet wird.

---




5.
   PC12237-UN-10SEP09


   PC20337-UN-25NOV14


   PC20336-UN-25NOV14

   A - Eingabefeld "Tankfüllmenge"

   B - Eingabefeld "Steuerventil-Kalibrierung"

   C - Schaltfläche "PBM-Einstellung"

   D - Eingabefeld "Steuerventil-Kalibrierung"

   E - Schaltfläche "Annehmen"

   F - Eingabefeld "Spulenfrequenz"

   G - Eingabefeld "Oberer Grenzwert"

   H - Eingabefeld "Unterer Grenzwert"

   I - Schaltfläche "PBM-Grenzwerte kalibrieren"

   J - Kontrollkästchen "Pumpe einschalten"

   K - Kontrollkästchen "Pumpe einschalten"

   Die maximale Füllmenge in das Eingabefeld "Tankfüllmenge" (A) eingeben. Die Tankfüllmenge liegt zwischen 0 und 17000 und ist standardmäßig auf 3785 l (1000 gal.) eingestellt.

---




6. Standard-, Schnell- und Schnellschließsteuerventile:

   a. Den Ventilkalibrierungswert (B) auswählen und eingeben.

   b. Weiter mit Schritt 10.

   PBM- und PBM-Schließsteuerventile:

   a. Schaltfläche "PBM-Einstellung" drücken (C).

   b. Den Ventilkalibrierungswert (D) auswählen und eingeben (siehe Tabelle).

   c. "Annehmen" drücken.

   HINWEIS: Die Tabelle enthält die empfohlenen Werte. Den Steuerventil-Kalibrierungswert abstimmen, um optimale Leistung zu erzielen.

   (Siehe Abstimmungsverfahren unter "Störungssuche".)

   Standardventiltyp	Ventilkalibrierungswert (XXYZ)
   Raven™ 165	2513
   Raven™ 894	2513
   Raven™ 125	2513
   TeeJet®	1003
   HARDI®	7051

   Schnellschließventiltyp	Ventilkalibrierungswert (XXYZ)
   Raven™ 177	0753
   HINIKER™-Servoventil (mit Monitor 8160 kompatibel)	0433
   KZCO®-Servoventil (John Deere-Flüssigdüngersystem 2510)	1031

   Schnellschließventiltyp	Ventilkalibrierungswert (XXYZ)
   Raven™ 177	0753
   HINIKER™-Servoventil (mit Monitor 8160 kompatibel)	0433
   KZCO®-Servoventil (John Deere-Flüssigdüngersystem 2510)	1031

   PBM-Ventiltyp	Ventilkalibrierungswert (XXYZ)
   Sauer-Danfoss™ Hagie MFG T540	1533
   Command Controls Corporation FV1501	1411

   PBM-Schließventiltyp	Ventilkalibrierungswert (XXYZ)
   Sauer-Danfoss™ Hagie MFG T540	1533
   Command Controls Corporation FV1501	1411

7. Die Spulenfrequenz (E) für das PBM- und PBM-Schließventil eingeben. Die standardmäßige Spulenfrequenz ist 122.

   (Der richtige Spulenfrequenzwert ist in der Betriebsanleitung des Steuerventilherstellers zu finden.)

8. Zur Regelung des gewünschten minimalen und maximalen Durchflusses oder des Drucks die PBM-Grenzwerte definieren. Dadurch werden Maschinenschäden verhindert und das schnelle Ansprechen des Systems gewährleistet.

   Die Grenzwerte manuell definieren, indem die oberen und unteren Grenzwerte in die Eingabefelder (F und G) eingegeben werden. Der Bereich für die oberen und unteren Grenzwerte liegt zwischen 0 und 255.

   Ansonsten "PBM-Grenzwerte kalibrieren" (H) drücken und die Bildschirmschritte zur Durchführung des Kalibrierungsverfahrens befolgen. Sobald die Kalibrierung abgeschlossen ist, Softkey "Einstellungen" drücken, um zu "Systemeinstellungen" zurückzukehren.

   (Weitere Einzelheiten zur Durchführung der Prüfung sind unter "Kalibrierung der PBM-Grenzwerte" im Abschnitt "Diagnose der Feldspritzen und des Flüssigdüngergeräts" zu finden.)

9. "Pumpe einschalten" (I) aktivieren, wenn kein festverdrahteter Schalter zum Ein-/Ausschalten der Pumpe vorhanden ist. Durch "Pumpe einschalten" (J) wird das PBM-Signal übersteuert, um die Pumpe abzustellen, wenn das Kontrollkästchen nicht aktiviert ist.

   HINWEIS: "Pumpenfreigabe" aktivieren, wenn kein festverdrahteter Schalter zum Ein-/Ausschalten der Pumpe vorhanden ist.

10.
    PC12545-UN-08APR10

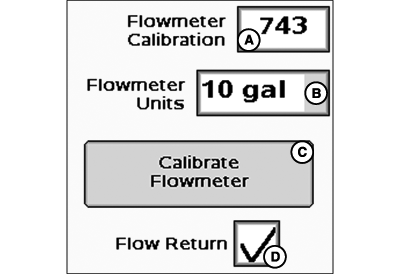

    Durchflussmesser-Kalibrierung


    PC20371-UN-04DEC14

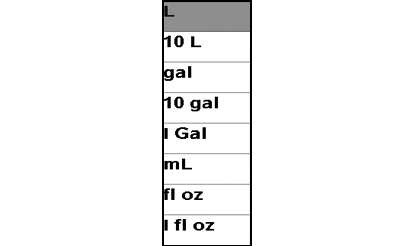

    Dropdownmenü "Durchflussmessereinheiten"

    A - Eingabefeld "Durchflussmesserkalibrierung"

    B - Dropdownmenü "Durchflussmessereinheiten"

    C - Schaltfläche "Durchflussmesser kalibrieren"

    D - Kontrollkästchen "Durchflussrücklauf"

    Den auf dem Ventil eingestanzten Durchflussmesser-Kalibrierungswert (A) eingeben.

    HINWEIS: An den meisten Durchflussmessern ist ein Schild mit dem empfohlenen Kalibrierungswert angebracht. Diesen Wert als anfänglichen Durchflussmesser-Kalibrierungswert eingeben.

---




11. Die Maßeinheit aus dem Durchflussmesser "Durchflussmessereinheiten" (B) auswählen.

12. "Durchflussmesser kalibrieren" (C) drücken und die Bildschirmabweisungen befolgen (siehe Abschnitt "Diagnose der Feldspritzen und des Flüssigdüngergeräts").

    Das Kontrollkästchen "Durchflussrücklauf" (D) ist bei Flüssigsystemen verfügbar, die mit einer Konstantpumpe ausgestattet sind, damit das Produkt bei geschlossenen Teilbreiten zum Tank zurückfließen kann.

    Sobald die Kalibrierung abgeschlossen ist, Softkey "Einstellungen" drücken, um zu "Systemeinstellungen" zurückzukehren.

13.
    PC20609-UN-17DEC14

    A - Kontrollkästchen "Drucksensor 1"

    B - Kontrollkästchen "Drucksensor 2"

    C - Schaltfläche "Drucksensor kalibrieren"

    D - Kontrollkästchen "Rührwerkventil"

    E - Dropdownmenü "Rührwerk-Arbeitszyklus"

    "Drucksensor 1" (A) aktivieren, wenn der Sensor eingebaut ist. Wenn mehr als ein Drucksensor verwendet wird, "Drucksensor 2" (B) aktivieren. Wenn ein Drucksensor ausgewählt ist, wird die Druckanzeige anstelle der Durchflussrate im Menü angezeigt.

---




14. Schaltfläche "Drucksensor kalibrieren" (C) drücken und die Bildschirmanweisungen befolgen.

    Sobald die Kalibrierung abgeschlossen ist, Softkey "Einstellungen" drücken, um zu "Systemeinstellungen" zurückzukehren.

    (Siehe "Diagnose der Feldspritzen und des Flüssigdüngergeräts".)

15. "Rührwerkventil" (D) aktivieren, um das Rührwerk einzuschalten.

    HINWEIS: Bei 2-adrigen Ventilen beeinflusst die Aktivierung des Rührwerkventils die Anzahl der verfügbaren Teilbreiten.

16. Den Prozentsatz des Rührwerk-Arbeitszyklus aus dem Dropdownmenü (E) auswählen. Die Rührrate basiert auf Betriebsintervallen von 10 Minuten. Bei 20 % wird das Rührwerk beispielsweise 2 Minuten lang betrieben und 8 Minuten lang ausgeschaltet.

    Wenn die Tankfüllmenge bei oder unter 20 % der Gesamtfüllmenge des Tanks liegt, wird das Rührintervall auf die Hälfte der eingestellten Betriebszeit verkürzt. Bei einer Einstellung von 20 % wird das Rührwerk beispielsweise 1 Minute lang betrieben und 9 Minuten lang ausgeschaltet.
