Conexión de mangueras

ATENCION: Las fugas de líquidos a presión pueden penetrar en la piel, provocando graves lesiones. Evite el peligro aliviando la presión antes de desconectar las mangueras hidráulicas u otros conductos. Asegurarse de que todas las conexiones y los racores están bien apretados antes de aplicar presión al sistema. Para localizar una fuga utilizar un pedazo de cartón. No acercar las manos ni el cuerpo a una fuga de alta presión.

En caso de ocurrir un accidente, acudir al médico de inmediato. El fluido inyectado en la piel debe extraerse quirúrgicamente a la mayor brevedad posible, de lo contrario podría producirse gangrena. Los médicos que no tengan experiencia en tratar este tipo de lesiones, deberán consultar el caso con un centro médico especializado. Tal información puede obtenerse de Deere & Company Medical Department en Moline, Illinois, EE.UU.

PU00210,000048E -63-05SEP06-1/3

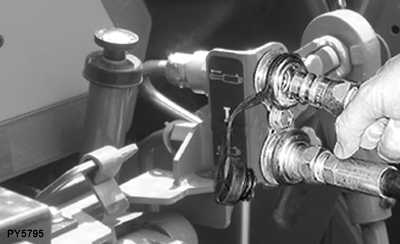

3. Asegurar que el extremo de la manguera y los enchufes hembras estén limpios.

4. Revisar las mangueras para ver cuál se usa para extender el cilindro. Esta manguera debe conectarse a un enchufe hembra (B) para que el cilindro se extienda al desplazar las palancas de VMD hacia atrás o hacia adentro.

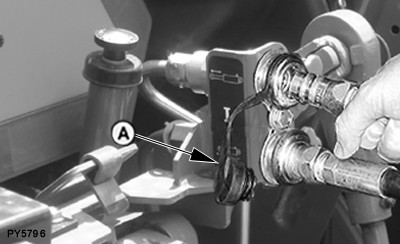

A-Tapón guardapolvo

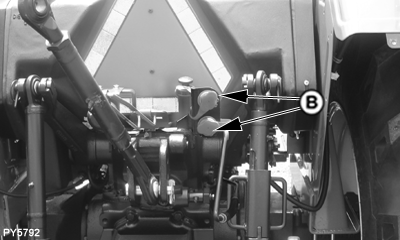

B-Enchufe

PU00210,000048E -63-05SEP06-2/3

ATENCION: Las mangueras hidráulicas pueden fallar debido a daños físicos, torceduras, envejecimiento y exposición a elementos del clima. Revisar las mangueras periódicamente. Cambiar las mangueras dañadas. Consultar al concesionario John Deere.

5. Para conectar cada manguera, empujar firmemente la punta de la manguera hasta introducirla en el enchufe hembra. Tirar ligeramente de la manguera para asegurarse de que está correctamente conectada.

PU00210,000048E -63-05SEP06-3/3
