Revisión de convergencia—Puente de TDM

1.

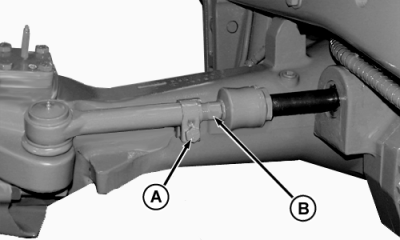

   RW26951-UN-15MAY00

   A - Tuerca de abrazadera

   B - Varilla de cilindro de dirección

   Verificar que el puente está centrado.

---




2. Soltar la tuerca de la abrazadera (A) en las barras de acoplamiento derecha e izquierda.

3. Girar la varilla del cilindro de dirección (B) según sea necesario hasta obtener una convergencia o divergencia menor que el valor especificado. Cada 1/8 de vuelta equivale a un cambio de aproximadamente 4 mm (3/16 in.).

   Divergencia o convergencia máxima	Distancia	3 mm (1/8 in.)

4. Apretar cada una de las tuercas al valor especificado.

   Tuerca de abrazadera de barra de acoplamiento	Par de apriete	75 N·m (55 lb-ft)

   Las roscas de los pernos de la abrazadera deben apuntar hacia el frente del tractor.
