Medidores—Nivel de combustible, presión de aceite del motor y temperatura del refrigerante

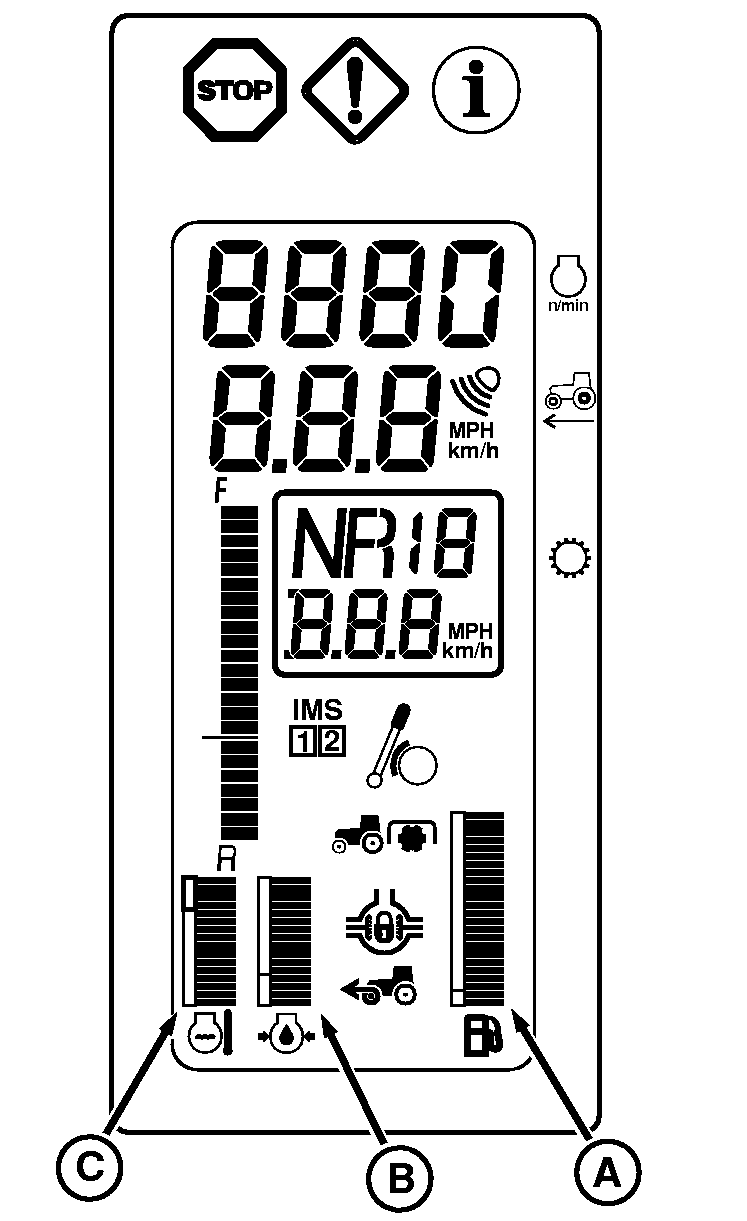

RXA0084780-UN-26OCT05

A - Medidor de nivel de combustible

B - Manómetro de aceite de motor

C - Termómetro del refrigerante

A—Medidor de nivel de combustible: Muestra el nivel de combustible del tanque. Cada segmento iluminado representa 4% de la capacidad total del tanque de combustible. Cuando el tanque de combustible está lleno, todos los segmentos están iluminados. El segmento superior se apagará cuando se haya utilizado 4% del combustible. Cuando sólo el segmento inferior está iluminado, el tanque está casi vacío.

B—Manómetro de aceite del motor: Muestra la presión de aceite del motor, entre 8 y 320 kPa (1 y 46 psi). Todos los segmentos están apagados cuando la presión de aceite es extremadamente baja, 0—7 kPa. (0—1 psi) Todos los segmentos están iluminados cuando la presión es de 320 kPa (46 psi) y más.

C—Termómetro del refrigerante: Muestra la temperatura del refrigerante del motor entre 50 y 120°C. Todos los segmentos permanecen apagados cuando la temperatura del refrigerante es inferior a 50°C. Todos los segmentos se encienden cuando la temperatura es de 120°C y superior.
