Uso del aire acondicionado, desempañador y calefacción de la cabina (equipo de serie)

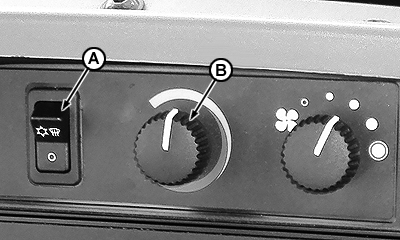

CQ285312-UN-17MAR10
A - Interruptor del acondicionador de aire
B - Botón de control de la temperatura
Empujar el interruptor del aire acondicionado (A) a la posición ON para enfriar o desempañar la cabina. Dejar el interruptor en OFF para activar la calefacción.Colocar el botón de control de temperatura (B) en la zona roja para conectar la calefacción y en la zona azul para refrigerar.

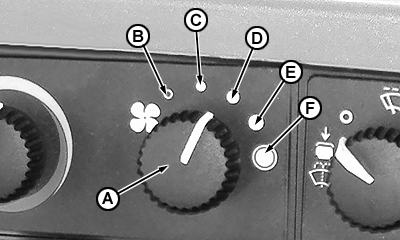

CQ285313-UN-17MAR10
A - Botón de control de ventilación
B - Desconectado (OFF)
C - Velocidad baja
D - Velocidad media
E - Velocidad alta
F - Salida directa
La salida directa se utiliza para refrigerar rápidamente la cabina.Girar el botón de control de velocidad de ventilación (A) hasta la posición deseada (B—F).

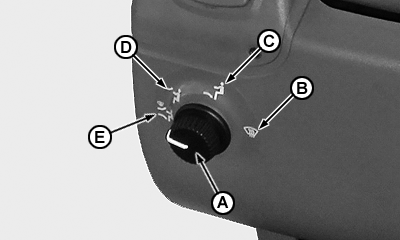

CQ285316-UN-17MAR10
A - Dirección del caudal del aire
B - Limpiaparabrisas
C - Piso
D - Ventilación frontal
E - Todo
Girar el botón de dirección de flujo de aire (A) hasta el punto de salida deseado (B—E).

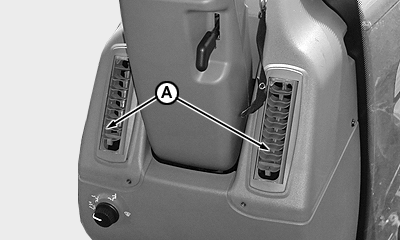

CQ285315-UN-17MAR10

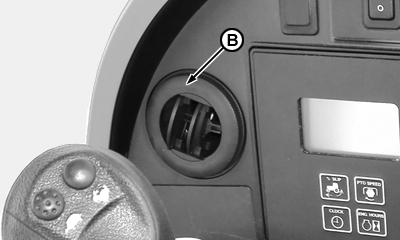

CQ285314-UN-17MAR10
A - Difusores de consola delantera
B - Difusores de consola lateral
Los difusores (A y B) de las consolas delantera y lateral son usados para dirigir el flujo de aire hacia las ventanillas para desempañarlas o hacia el operador para calentar y enfriar.GB52027,00011ED-63-20100311 |
