Uso de la toma eléctrica de 7 clavijas
CQ285326-UN-17MAR10
RW21249A-UN-29APR99

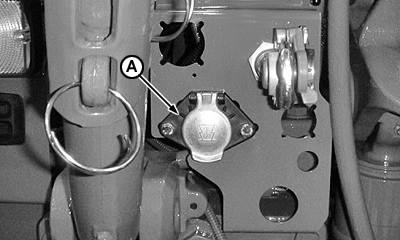

A - Toma eléctrica de 7 clavijas
La toma (A) se utiliza para conectar las luces, las intermitencias de giro y el equipo eléctrico de montaje a distancia de los carros o aperos remolcados. Al remolcar un apero, siempre emplear las luces auxiliares cuando las luces traseras u otras luces del tractor no son visibles desde atrás.
El enchufe asociado está disponible del concesionario John Deere.
Borne | Función |
|---|---|
1 | Luz trasera lado izquierdo |
2 | Accesorios |
3 | Conexión a masa |
4 | Luz trasera lado derecho |
5 | Luz indicadora de giro izquierdo |
6 | Luz de freno |
7 | Señal de giro derecha |
GB52027,00011F7-63-20100312 |
