Empleo de las tomas de corriente auxiliares

CQ285331-UN-17MAR10

CQ285332-UN-17MAR10

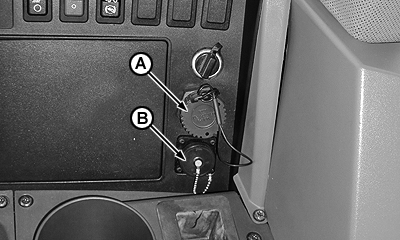

A - Toma de diagnóstico

B - Toma auxiliar de accesorios

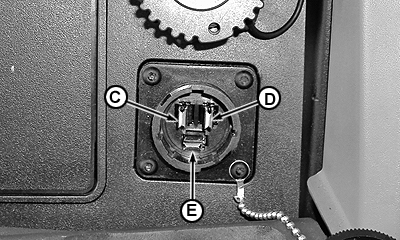

C - Circuito de alimentación por interruptor

D - Circuito de la batería

E - Conexión a masa

La toma de diagnóstico (A) sólo debe ser usada por el concesionario John Deere. El uso para otros fines puede dañar los componentes electrónicos del tractor.

La toma de 12 V (B) se usa para conectar equipos auxiliares.

La clavija (C) suministra alimentación interrumpida por la llave de contacto, la clavija (D) suministra alimentación de la batería y la clavija (E) es la conexión a masa. Seguir las instrucciones de montaje del equipo auxiliar o consultar a su concesionario John Deere.

Cada toma de corriente se protege con un fusible de 30 A.
